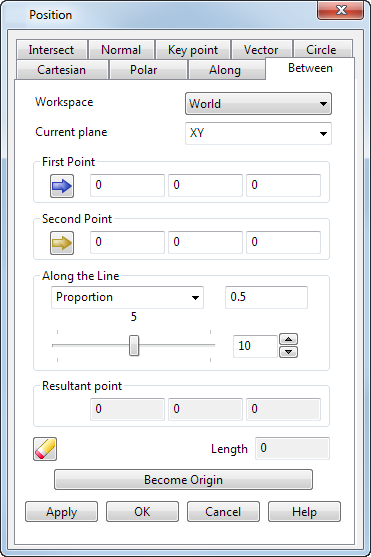

Usare la scheda Tra della finestra di dialogo Posizione allo stesso modo della scheda Lungo, ma invece di usare punti alle estremità di un oggetto, selezionare i punti di inizio e fine che non hanno bisogno di essere sullo stesso oggetto. Ciò consente un posizionamento accurato di una posizione tra due posizioni connesse o non connesse.
Spazio di lavoro - Selezionare lo spazio di lavoro in cui si sta lavorando. Le opzioni disponibili sono:
- Relativa - La posizione in corso di definizione è relativa a un'altra posizione che diventa l'origine dello spazio di lavoro. Le posizioni sono allineate con il piano di lavoro attivo o lo spazio di lavoro globale se non è attivo alcun piano di lavoro.
La modalità Relativa non è sempre disponibile in quanto può non essere presente una coordinata relativa idonea. In questo caso, selezionare una posizione idonea (come l'intersezione di due linee) e renderla l'origine di uno spazio di lavoro relativo con l'opzione Diventa origine.
- Piano di lavoro - La posizione definita è relativa al piano di lavoro attivo se ne è presente uno.
- Assoluto - La posizione definita è relativa al sistema di coordinate globale.Nota: Se degli elementi sono bloccati, i blocchi sono ignorati quando si seleziona uno spazio di lavoro differente.
Piano corrente - Usare questo elenco a discesa per selezionare uno dei piani principali. Il piano corrente è relativo all'opzione Spazio di lavoro.
Fare clic su due posizioni nel modello per inserire i valori per le seguenti opzioni:
- Primo punto - Questa opzione visualizza le coordinate del primo clic.
- Secondo punto - Questa opzione visualizza le coordinate del secondo clic.
Selezionare una delle seguenti opzioni e inserire un valore, oppure usare il dispositivo di scorrimento:
- Proporzione - Inserire una misurazione per la distanza proporzionale dall'inizio dell'oggetto. Per esempio, inserire 0,5 per la metà della distanza, o inserire 0,25 per un quarto (0 25%) della distanza dall'inizio dell'oggetto.
- Distanza - Inserire una misurazione dall'inizio dell'oggetto.
- Il cursore di scorrimento indica la porzione dall'inizio dell'oggetto. In base alle impostazioni di default, il dispositivo di scorrimento conta di 10 suddivisione. È possibile modificare il numero di gradazioni nel dispositivo di scorrimento utilizzando
. Usare le frecce per selezionare un valore o digitare un valore nella casella.
Punto risultante - Questa opzione visualizza le coordinate del valore tra come definito dalla finestra di dialogo.
Ripristina - Fare clic su questo pulsante per ripristinare i valori nella pagina.
Diventa origine - Fare clic su questo pulsante per posizionare l'origine presso le coordinate specificate nella finestra di dialogo. Le coordinate relative sono misurate da quest'origine.
Applica - Immette la posizione. Se l'operazione corrente consente diversi punti, la finestra di dialogo resta visualizzata, pronta per l'inserimento di altri punti. Altrimenti, la finestra di dialogo è chiusa.
OK - Accetta la posizione e chiude la finestra di dialogo.
Annulla - Annulla l'immissione della posizione.
