Una scheda di un assieme è una Distinta dei materiali (BOM). Si tratta di una tabella di componenti/sotto-assiemi usati da un assieme.
È possibile creare una BOM come descritto qui di seguito, oppure, se si ha installato Microsoft Excel, è possibile creare una Distinta dei materiali integrata.
Per creare una scheda per un assieme:
- Accertarsi che l'opzione Usa foglio di calcolo elettronico per una scheda alla pagina Schede della finestra di dialogo DraftingDrafting sia deselezionata.
- Fare clic sulla Scheda Annotazione > pannello Tabella > Foro.
- Nella finestra di dialogo Opzioni scheda, selezionare l'opzione Assieme.

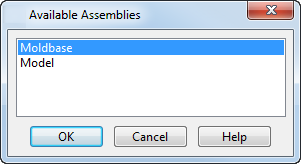

Se sono presenti due o più assiemi nel modello, selezionare l'assieme da usare per creare la scheda, tramite la finestra di dialogo Assiemi disponibili:
- Fare clic su OK.
Se l'assieme è in una vista disegno attiva, ai componenti sono assegnate etichette nella scheda e dei cerchi di posizione che usano tali etichette contrassegnano i componenti nella vista disegno. Si sceglie la forma dei cerchi di posizione nella pagina Cerchi di posizione della finestra di dialogo Opzioni.

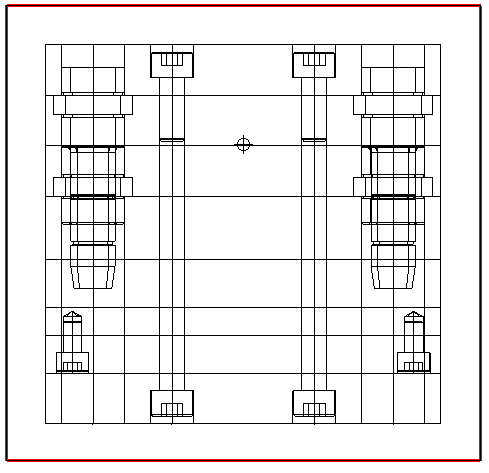

Ecco un assieme in una vista attiva:
La scheda seguente è creata per l'assieme:
La scheda raggruppa tutti i componenti creati dalla stessa definizione di componente.
La scheda può contenere le seguenti colonne:
- Etichetta - Questa etichetta è usata dal cerchio di posizione per contrassegnare il componente.
- Parte - Il nome del componente usato per definire il componente.
- Catalogo - Il nome del catalogo se si seleziona un componente in un catalogo in Toolmaker. Se non sono presenti nomi catalogo, il componente è elencato come definito dall'utente. Se un componente è stato modificato, il suo nome catalogo sarà contrassegnato con un asterisco.
- Materiale - Il materiale del componente.
- Quantità - Numero di componenti definiti dallo stesso componente registrato.
