Questo esempio utilizza un modello di elettrodo che comprende un'opzione Vista denominata Vista dall'alto.
- Nella pagina Opzioni generali della Procedura guidata Elettrodo, selezionare Genera fogli di lavorazione e fare clic su
per visualizzare la finestra di dialogo Controllo foglio di lavorazione dell'elettrodo. - Selezionare Foglio di lavorazione combinato, e fare clic su per visualizzare la finestra di dialogo Impostazioni foglio di lavorazione dell'elettrodo.

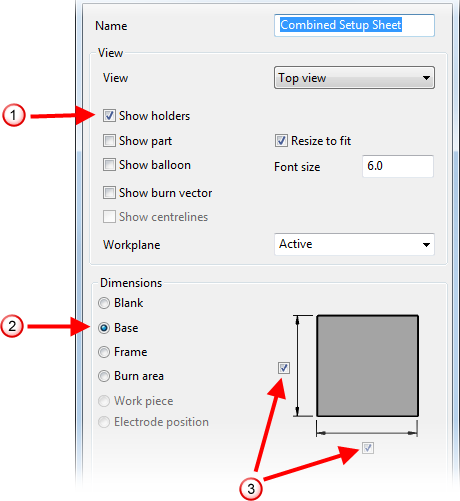

- Selezionare Vista dall'alto nell'elenco Vista. Sono disponibili le seguenti opzioni sulle quote:
- Blocco
- Base
- Struttura
- Area di erosione
- Selezionare le voci da visualizzare nel Foglio di lavorazione
.
- Selezionare un'opzione quota
. - Selezionare le quote da visualizzare
. - Fare clic su OK per chiudere la finestra di dialogo Impostazioni foglio di lavorazione dell'elettrodo.
- Fare clic su OK per chiudere la finestra di dialogo Controllo foglio di lavorazione dell'elettrodo.

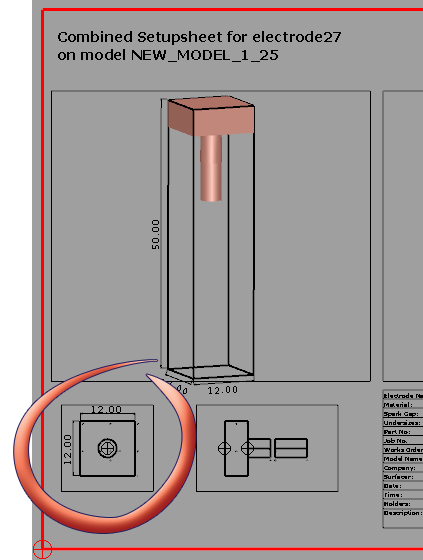

- Fare clic su Avanti per andare alla fase successiva della Procedura guidata Elettrodo, o su Fine per completare la Procedura guidata. Le quote selezionate sono visualizzate nel Foglio di lavorazione combinato.
