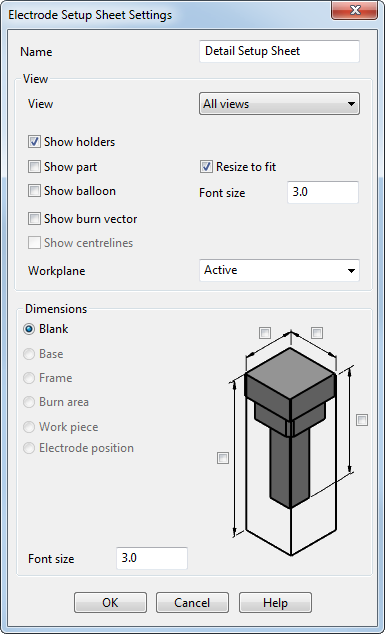

Questa finestra di dialogo visualizza le impostazioni per i fogli di lavorazione individuali e consente di impostare le opzioni nel file di configurazione usando l'interfaccia utente. Per visualizzarla, fare clic sul pulsante Puntini di sospensione
nella finestra di dialogo Controllo foglio di lavorazione dell'elettrodo.
Nome - Il nome del foglio di lavorazione nella finestra di dialogo Controllo foglio di lavorazione dell'elettrodo. Se si modifica il Nome del foglio, la modifica è apportata anche al nome del foglio nella finestra di dialogo Controllo foglio di lavorazione dell'elettrodo. È possibile rendere la modifica del nome valida per un elettrodo, sessione di elettrodo oppure modificare il nome di default utilizzando le opzioni nella finestra di dialogo Controllo foglio di lavorazione dell'elettrodo.
Vista - Se si desidera configurare le impostazioni su una particolare vista, selezionare la vista nell'elenco. L'impostazione Tutte le viste consente di modificare le opzioni di default.
Usare l'area Quote per aggiungere quote ai veri attributi dell'elettrodo:
- Blocco
- Base
- Struttura
- Area di erosione
- Pezzo
- Posizione elettrodo
Le quote che è possibile visualizzare nei disegni dipendono dalla direzione della vista. Le si definiscono selezionando un'opzione nell'elenco Vista.
- Se si seleziona Tutte le viste e tutte le viste non sono nella stessa direzione, è possibile impostare le quote X, Y e Z. Questa è la vista di default e le uniche quote che è possibile visualizzare sono quelle associate con il blocco.
- Se si seleziona una vista superiore, è possibile includere le quote X e Y nel disegno.
- Se si seleziona una vista laterale, è possibile includere le quote Z e X o Y nel diagramma.
- Se si seleziona una vista differente, è possibile includere le quote X, Y e Z nel diagramma.
- Se il modello dell'elettrodo genera viste addizionali su un Foglio di lavorazione, i nomi di queste viste sono visualizzati nell'elenco Vista. Selezionando una Vista alternativa nell'elenco è possibile quotare attributi differenti dell'elettrodo.
Tutte le seguenti opzioni corrispondono a opzioni nel file di configurazione, electrode_setupsheets.con, il quale è situato in:
C:\Programmi \\Autodesk \ PowerShape xxxxx\file\electrode
- Nome
- Sopprimi
- Mostra supporti
- Mostra parte
- Ridimensiona
- Mostra cerchio di posizione
- Dimensioni font cerchio di posizione
- Mostra vettore di erosione
- Mostra quote
- Dimensioni font quota
- Piano di lavoro
Se si apportano modifiche a tali opzioni, la modifica corrispondente viene anche apportata al file di configurazione; la finestra di dialogo Controllo foglio di lavorazione dell'elettrodo consente di controllare la modalità di applicazione di tale modifica.
