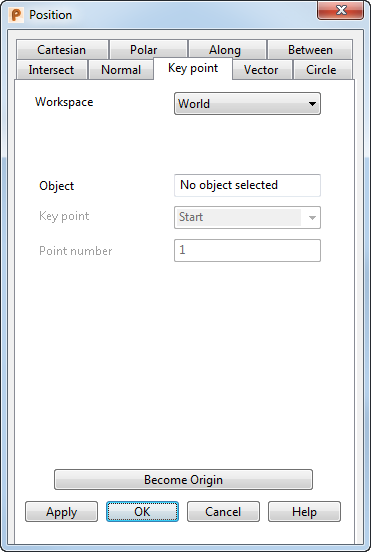

Usare la scheda Punto chiave della finestra di dialogo Posizione per selezionare una posizione presso un punto chiave specifico sull'oggetto selezionato. Questa operazione è utile quando più di un oggetto contiene dei punti chiave nella stessa posizione e (ad esempio) si desidera eseguire uno snap a un punto chiave nascosto su un oggetto specifico. I punti chiave rappresentano un modo rapido e comodo per selezionare oggetti specifici.
Spazio di lavoro - Selezionare lo spazio di lavoro in cui si sta lavorando. Le opzioni disponibili sono:
- Relativa - La posizione in corso di definizione è relativa a un'altra posizione che diventa l'origine dello spazio di lavoro. Le posizioni sono allineate con il piano di lavoro attivo o lo spazio di lavoro globale se non è attivo alcun piano di lavoro.
La modalità Relativa non è sempre disponibile in quanto può non essere presente una coordinata relativa idonea. In questo caso, selezionare una posizione idonea (come l'intersezione di due linee) e renderla l'origine di uno spazio di lavoro relativo con l'opzione Diventa origine.
- Piano di lavoro - La posizione definita è relativa al piano di lavoro attivo se ne è presente uno.
- Assoluto - La posizione definita è relativa al sistema di coordinate globale.Nota: Se degli elementi sono bloccati, i blocchi sono ignorati quando si seleziona uno spazio di lavoro differente.
Oggetto - Selezionare un oggetto. È visualizzato il nome dell'oggetto.
Punto chiave - Determina quale punto dell'oggetto è selezionato. Selezionare tra le seguenti opzioni:
- Centro - Valido per il punto centrale di archi e cerchi.
- Inizio e Fine - Può essere valido per qualsiasi oggetto, in quanto hanno tutti punti iniziali e finali.
- Numero di punti - Questa voce è destinata all'uso con curve che possono avere diverse posizioni lungo la loro lunghezza. La casella Numero di punti si attiva quando si inserisce un numero.
Diventa origine - Fare clic su questo pulsante per posizionare l'origine presso le coordinate specificate nella finestra di dialogo. Le coordinate relative sono misurate da quest'origine.
Applica - Immette la posizione. Se l'operazione corrente consente diversi punti, la finestra di dialogo resta visualizzata, pronta per l'inserimento di altri punti. Altrimenti, la finestra di dialogo è chiusa.
OK - Accetta la posizione e chiude la finestra di dialogo.
Annulla - Annulla l'immissione della posizione.
