Finestra di dialogo Superficie di divisione a gradini

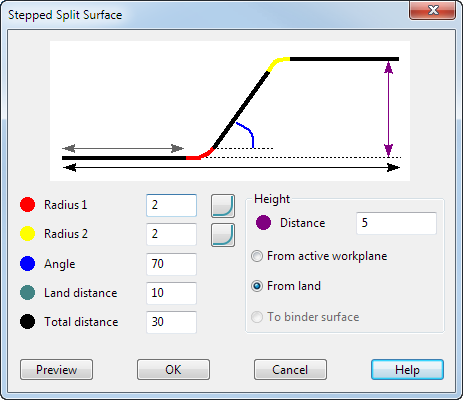

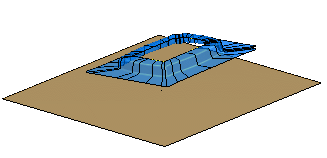

Usare questa finestra di dialogo per creare una superficie di divisione a gradini.

Si è fatto usato della codifica a colori, oltre che delle etichette, per facilitare l'identificazione dei valori.

Raggio 1 - inserire un valore sull'angolo del primo raggio.

Raggio 2 - inserire un valore sull'angolo del secondo raggio.

Se si inseriscono raggi pari a zero nella finestra di dialogo Superficie di divisione a gradini, il risultato è una netta discontinuità senza raccordo. Ciò è necessario in alcuni casi complessi, in cui potrebbe essere necessario aggiungere manualmente il raccordo in un secondo tempo.

- Passare dai bordi smussati a quelli raccordati e viceversa. Gli spigoli del gradino possono essere raccordati o smussati. È possibile impostare l'opzione in modo indipendente per il Raggio 1 e il Raggio 2.

Nota: La selezione dell'opzione di smusso non crea uno smusso della lunghezza nella casella del raggio, ma mantiene la distanza tra i punti dello stesso come erano per il raccordo, unendoli con una linea diritta.

Nota: La Distanza impronta resta costante a un dato valore. L'aumento del Raggio 1 determina lo spostamento della parte smussata del gradino verso l'esterno, piuttosto che tenerla nello stesso punto e ridurre la distanza di impronta.

Angolo - Inserire un valore per l'angolo di sformo.

Distanza impronta - La distanza di divisione piatta iniziale.

Distanza totale - Questo valore indica il grado totale della superficie di divisione a gradini.

Altezza

Distanza - Altezza del gradino. È possibile specificare questo valore in tre modi:

• Da piano di lavoro attivo - L'altezza è la distanza lungo l'asse principale dal piano principale nel piano di lavoro corrente. Questa opzione fa sì che la parte di chiusura della superficie (il tratto dopo il gradino) sia sempre planare.
• Da impronta - La chiusura è una prosecuzione di offset dell'impronta e segue la forma 3D della linea di divisione originale.



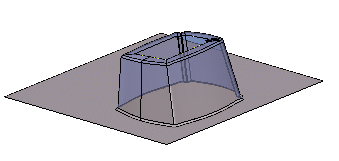

• A superficie di connessione - Questa opzione è attiva quando si seleziona una superficie di connessione. Il valore inserito per la distanza è ignorato. Il gradino è a tutti gli effetti uno sformo sulla superficie di connessione che è successivamente raccordato/smussato nuovamente.



Anteprima - Visualizzare la superficie di divisione a gradini.

OK - Accettare i valori e chiudere la finestra di dialogo.

Annulla - Torna alla finestra di dialogo Superficie di divisione. Poiché le direzioni delle laterali nella divisione a gradini sono identiche a quelle della divisione di base, è utile poter tornare alla finestra di dialogo Superficie di divisione per modificare la Direzione di divisione o usare le opzioni Avanzate prima di tornare alla pagina Superficie di divisione a gradino.
