Creazione di una superficie di divisione

È possibile creare superfici di divisione utilizzando due metodi:

• Eseguendo l'offset di una singola linea di divisione
• Adattando una superficie esistente alle linee di divisione

Creazione di una superficie di divisione eseguendo l'offset di una singola linea di divisione

La superficie di divisione è creata selezionando una curva composta come la linea di divisione. La linea di divisione subisce quindi un offset secondo una distanza specificata e lungo un angolo specificato. Un lato della superficie di divisione è la linea di divisione e l'altro è l'offset della linea di divisione.

1. Fare clic sulla scheda Superficie > riquadro Produzione > Dividi.

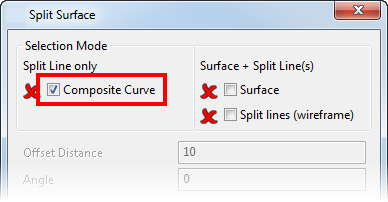

2. Selezionare l'opzione Curva composta nella finestra di dialogo Superficie di divisione:

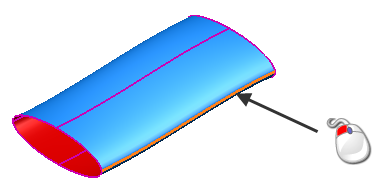

3. Selezionare la curva composta che definisce la linea di divisione:



4. Compilare la finestra di dialogo.

Creazione di una superficie di divisione adattamento una superficie a linee di divisione

La superficie di divisione viene creata modificando una superficie esistente per adattare linee di divisione. Le superfici di divisione:

• Preservano il contorno della superficie e la tangenza al contorno.
• Adattano il wireframe presso direzioni parallele al piano principale.

In PowerShape viene inoltre eseguito un tentativo per ritagliare la superficie all'interno del wireframe.

1. Fare clic sulla scheda Superficie > riquadro Produzione > Dividi.

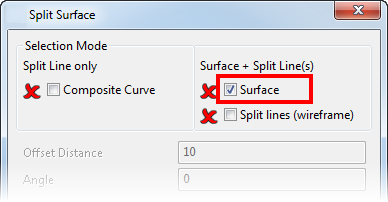

2. Selezionare l'opzione Superficie nella finestra di dialogo Superficie di divisione:

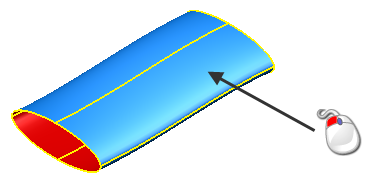

3. Selezionare la superficie:

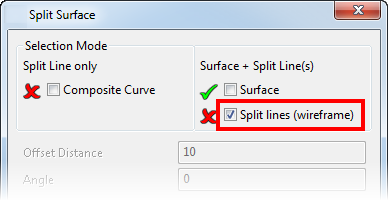

4. Selezionare l'opzione Linee di divisione nella finestra di dialogo Superficie di divisione:

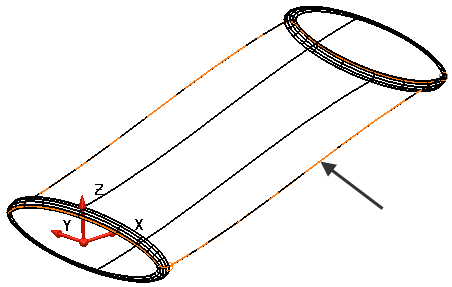

5. Selezionare la sezione del wireframe lungo cui si desidera dividere la superficie:



6. Fare clic su Anteprima per visualizzare il risultato.

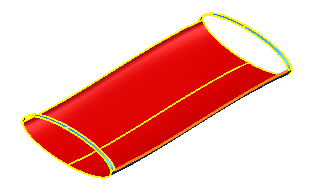

   PowerShape è in grado di generare le superfici di divisione e di eseguire un tentativo per eliminare la superficie all'interno del wireframe:



7. Modificare la selezione, se necessario.
8. Fare clic su OK una volta ottenuti i risultati desiderati.

1. Una superficie di divisione è una Power Surface e viene modificata di conseguenza. Per ulteriori dettagli, vedere Modifica delle Power Surface.
