Utilizzare l'opzione Proiettato nella finestra di dialogo Calcolatrice per effettuare misurazioni dalle proiezioni sul piano principale.

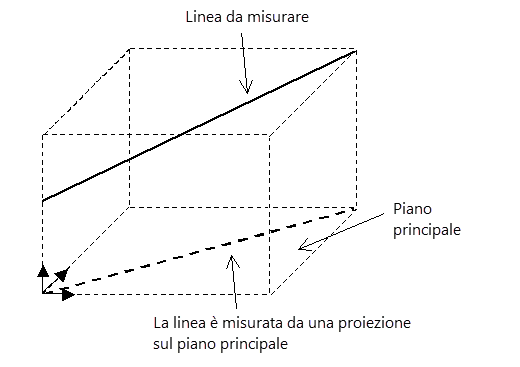

Una linea è misurata da una proiezione sul piano principale, visualizzata nell'immagine seguente.

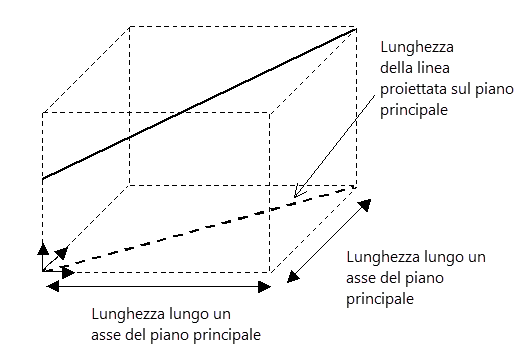

È possibile misurare tre valori dalla proiezione:
- La lunghezza
- La lunghezza lungo uno degli assi del piano principale.
Per misurare la lunghezza della proiezione:
- Passare il cursore sopra la linea fino a visualizzare un valore.
- Fare doppio clic sulla linea per inserire il valore nella casella delle espressioni.
Per misurare la lunghezza lungo l'asse:
- Fare clic sulla linea.
- Spostare il mouse nella direzione parallela all'asse desiderato. Mentre si sposta il mouse è visualizzato un valore.
- Fare clic su per inserire il valore nella casella delle espressioni.

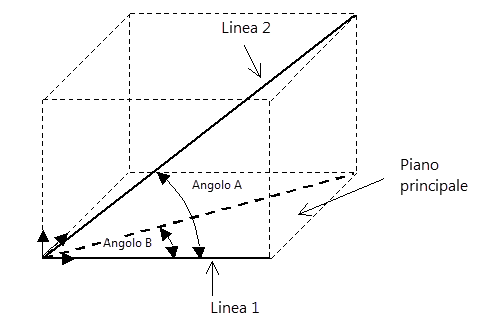

Per misurare angoli di linee e posizioni che sono proiettati sul piano principale:
- Deselezionare l'opzione Proiettato per misurare l'Angolo A tra la Linea 1 e la Linea 2.
- Selezionare l'opzione Proiettato per misurare l'Angolo B tra la Linea 1 e la Linea 2.
Nota: Non è possibile calcolare proiezioni degli archi. Se si misura un arco, il suo valore è lo stesso a prescindere che sia selezionato Proiettato.
