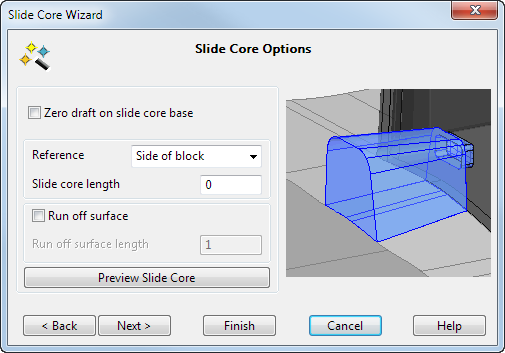

Consente di specificare le opzioni sul tassello scorrevole

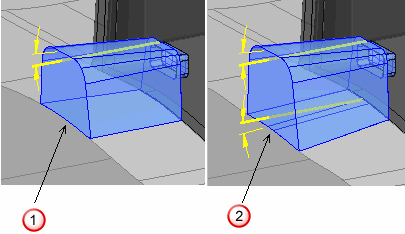

- Se si desidera un angolo di sformo pari a zero sulla base del tassello scorrevole, selezionare l'opzione Sformo zero sulla base del tassello scorrevole. La base del tassello scorrevole è ritagliata fino alla superficie di divisione.
- Nessun angolo di sformo alla base
- Angolo di sformo alla base
- Selezionare il punto Riferimento per misurare la lunghezza del tassello scorrevole dalle seguenti opzioni.
Lato del blocco - Lato dell'inserto matrice/punzone.
Profilo di contatto - Z massimo del profilo di contatto.
Lato anteriore tassello scorrevole - Z minimo delle superfici del sottosquadro.
- Impostare la lunghezza del tassello scorrevole dal punto di riferimento.

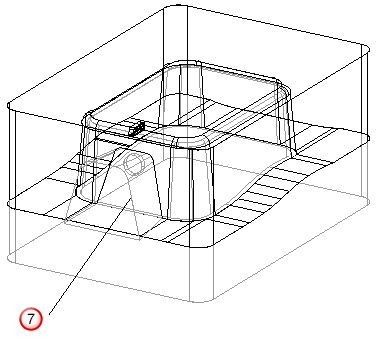

Il riferimento è mostrato come un piano blu e l'altro piano mostra l'estensione del tassello scorrevole. La quota sul modello mostra la distanza tra i due piani.
Se il tassello scorrevole non si estende fino al bordo dell'inserto, la pagina Modifica della superficie di divisione non sarà disponibile.
- Se si desidera una superficie di chiusura sulla base del tassello scorrevole, selezionare l'opzione Superficie di chiusura.
Se è presente un bordo aguzzo
in cima alla base presso il punto di contatto della piastra punzone, sarà possibile aggiungere una superficie di chiusura per evitare l'usura.
La superficie di chiusura
è aggiunta al bordo aguzzo.
Immettere un valore per la lunghezza
. Tale lunghezza è misurata lungo la normale della piastra punzone
.
- Fare clic su Visualizza anteprima del tassello scorrevole per visualizzare l'anteprima del punzone.
- Fare clic su Avanti o Fine:
- Fare clic su Avanti per visualizzare la pagina Modifica della superficie di divisione della Procedura guidata Tassello scorrevole, in cui è possibile modificare le superfici di divisione.
- Fare clic su Fine per rimuovere la forma del punzone dall'inserto, su cui il sottosquadro è stato selezionato. Le superfici di divisione non saranno modificate per consentire l'adattamento del tassello.
Se sa selezionato l'opzione Sformo zero sulla base del tassello scorrevole, sarà possibile solo fare clic su Fine, in quanto non occorrerà modificare la superficie di divisione.
