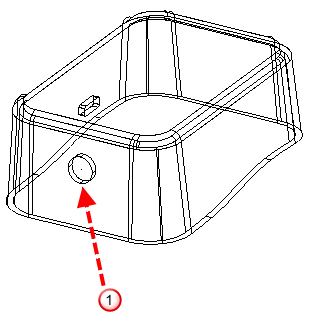

Si utilizzerà l'esempio seguente per mostrare come usare la Procedura guidata Tassello scorrevole.
indica la regione di sottosquadro
Prima di usare la Procedura guidata Tassello scorrevole:
- Fare clic sulla scheda Procedura guidata > pannello Modalità > Toolmaker On/Off per eseguire Toolmaker.

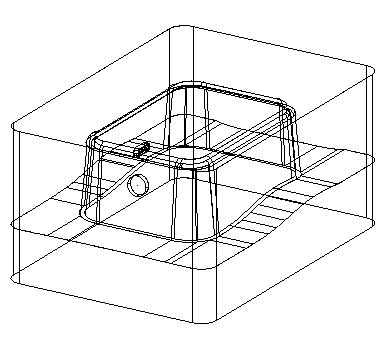

- Se necessario, creare inserti usando la Procedura guidata Generazione stampo.
- Accertarsi che gli inserti siano a tenuta stagna. Per verificare se gli inserti sono a tenuta stagna, fare clic con il tasto destro sull'inserto e selezionare Rendi a tenuta stagna nel menu contestuale.

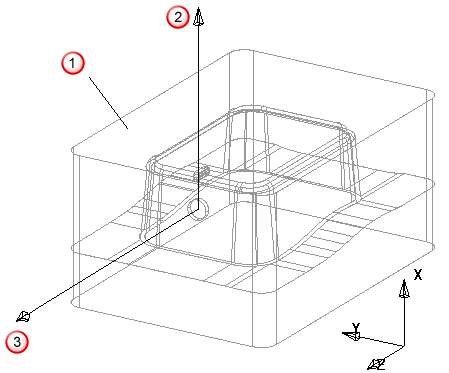

- Orientare il piano di lavoro puntando l'asse X lungo la direzione di apertura, in modo che punti verso la matrice e lontano dal punzone e che l'asse Z punti nella direzione di estrazione del carrello.
La matrice è più in alta nell'asse X del punzone
Direzione di apertura
Direzione dell'estrazione del carrello
- Creare il profilo di contatto (non necessario per un estrattore punzone). Si tratta di una curva composta aperta, le cui estremità toccano la linea di divisione degli inserti del punzone. Giace sul solido che contiene l'area del sottosquadro.

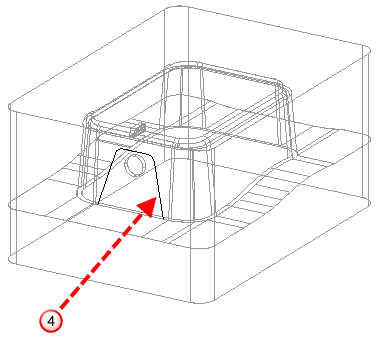

Il profilo di contatto
forma le pareti esterni del punzone.
La curva composta non deve necessariamente giacere sull'inserto. È possibile creare una curva composta 2D nel piano XY. La Procedura guidata la progetta sull'inserto lungo l'asse Z per creare il profilo di contatto.
La Procedura guidata Tassello scorrevole è inoltre in grado di generare automaticamente un profilo di contatto.
Un modo facile per generare un profilo di contatto è:
- Creare una curva composta 2D del contorno del punzone.
- Posizionare la curva composta in modo che sia vicina alla regione del sottosquadro.
- Creare un solido estruso dalla curva composta in modo che interagisca con l'inserto pertinente.
- Creare una curva composta dall'intersezione del solido estruso e dell'inserto.
- Limitare la curva composta fino alla linea di divisione.
Si è ora pronti per usare la Procedura guidata Tassello scorrevole.
