Quando si selezionano due elenchi di superfici, si forniscono informazioni sul raccordo richiesto e PowerShape è in grado di creare rapidamente il raccordo.

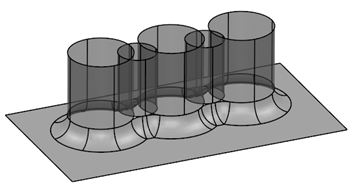

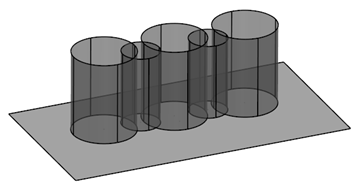

Le superfici mostrate qui di seguito illustrano la creazione di un raccordo tra due elenchi di superfici. Le superfici cilindriche sono in un elenco e quelle planare in un altro:
- Fare clic sulla scheda Superficie > pannello Produzione > Raccordo.
- Compilare la finestra di dialogo Superficie di raccordo come descritto in precedenza.
- Selezionare le superfici per uno degli elenchi.
Nel nostro esempio, sono selezionate tutte le superfici cilindriche.
Nella parte Selezione della finestra di dialogo, l'icona cambia da
in
accanto a Superfici primarie. - Fare clic sull'opzione Secondaria nella parte Selezione della finestra di dialogo.
- Selezionare il secondo set di superfici.
Nel nostro caso, selezioniamo il piano.
Quando si seleziona una superficie, l'icona cambia da
in accanto a Superficie secondaria.Se si ha selezionato la superficie errata, deselezionarla usando Ctrl+Clic.
Se non si hanno selezionato superfici, la selezione è considerata come un unico elenco.
- Fare clic su OK per calcolare i percorsi del raccordo, rimuovere la finestra di dialogo Superficie di raccordo e visualizzare la finestra di dialogo Seleziona percorso di raccordo.

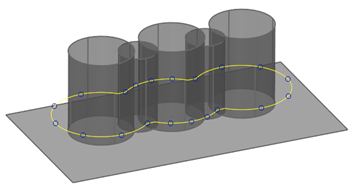

I percorsi dei raccordi separano i due elenchi di superfici.
- Usare la finestra di dialogo Seleziona percorso di raccordo per proseguire nella creazione dei raccordi.
