Creazione di un raccordo variabile tra superfici e una curva

Per creare un raccordo variabile tra superfici e una curva:

1. Fare clic sulla scheda Superficie > pannello Produzione > Raccordo.
2. Compilare la finestra di dialogo Superficie di raccordo come descritto in precedenza.

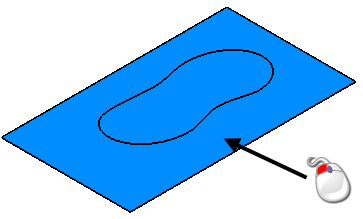

3. Selezionare la superficie.



4. Nella parte Selezione della finestra di dialogo, fare clic sull'opzione Secondaria

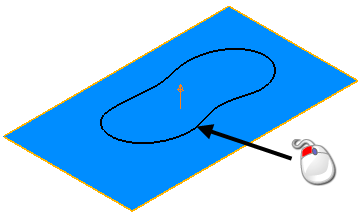

5. Selezionare la curva.



6. Fare clic su OK.

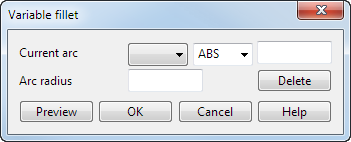

   È visualizzata la finestra di dialogo Raccordo variabile, in cui è possibile specificare i dettagli sul raccordo variabile come segue:

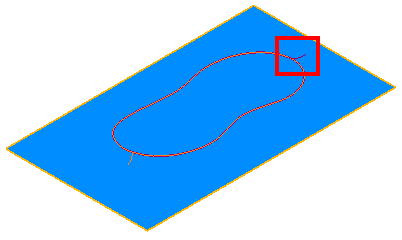

   • Arco corrente - Fare clic sulla curva in cui si desidera creare un raccordo variabile. Un arco di piccole dimensioni è visualizzato sulla curva, come mostrato nell'esempio seguente. Il numero corrispondente dell'arco è aggiunto e visualizzato nell'elenco a discesa Arco corrente.



   • — Selezionare una delle seguenti opzioni per specificare la distanza da calcolare per l'arco variabile presso l'arco selezionato:

     ABS - Distanza assoluta

     REL - Distanza relativa

     PAR - Distanza parametrica.

   • - Inserire la distanza per l'arco selezionato.
   • Anteprima - Fare clic per visualizzare un'anteprima del raccordo variabile. È possibile continuare a modificare le impostazioni nella finestra di dialogo e visualizzare un'anteprima fino a quando non si è soddisfatti.
   • Raggio dell'arco - Inserire un raggio per l'arco selezionato.
   • Elimina - Eliminare l'arco selezionato.

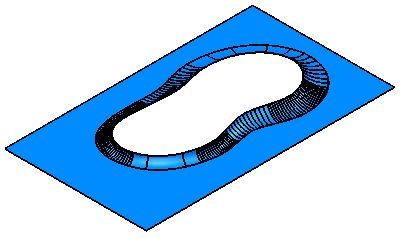

   • OK - Fare clic per creare il raccordo variabile:
