È possibile modificare un simbolo selezionato in uno dei seguenti modi:
- Fare clic sulla scheda Home > pannello Utilità > Converti > Simbolo per convertire il simbolo selezionato nei suoi oggetti individuali.
- Fare doppio clic sul simbolo per visualizzare la finestra di dialogo Editor simboli:
Usare questa finestra di dialogo per modificare il simbolo selezionato:
- Nome - Inserire un nome per il simbolo selezionato.
- Posizione presso il perno - È visualizzato il nome del perno selezionato.
- X, Y e Z — Visualizza le coordinate del perno selezionato. Modificare le coordinate del perno, oppure fare clic su
per visualizzare la finestra di dialogo Posizione e spostare il simbolo.
- Fare clic con il tasto destro del mouse sul simbolo per visualizzare il menu contestuale contenente le opzioni di modifica disponibili per i simboli. Il nome del simbolo e il livello su cui giace sono in cima al menu contestuale.
- Converti - converte il simbolo selezionato nei suoi oggetti individuali.
- Modifica - visualizza la finestra di dialogo Editor simboli.
- Vincoli di scalatura - visualizza la finestra di dialogo Imposta vincoli per simbolo, per consentire l'impostazione di vincoli per il simbolo selezionato.

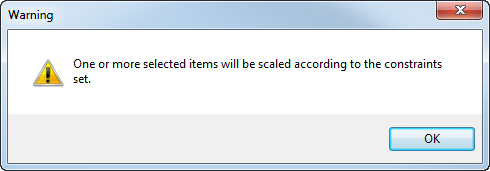

Nota: Il messaggio di avviso visualizzato qui di seguito è visualizzato quando si usa la scheda Modifica > pannello Trasforma > Scala per scalare diversi oggetti se un elemento selezionato contiene vincoli di scalatura.
Nota: Se si seleziona Mantieni elementi quando si crea una definizione di simbolo, i collegamenti dalle definizioni dell'oggetto al simbolo andranno persi.
