Per modificare graficamente una curva:
- Selezionare una curva.

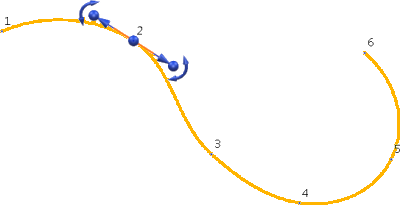

- Selezionare un punto sulla curva per visualizzarne le maniglie di default:
- Fare clic con il tasto destro sul punto per visualizzare il menu contestuale sulla curva.
- Selezionare uno dei seguenti tipi di maniglia:
- Maniglie grafiche tangenti e magnitudini.
- Maniglie grafiche tangenti e normali.
- Maniglie grafiche piano di lavoro.
- Maniglia grafica di offset.
- Usare queste maniglie per:
- Spostare il punto.
- Aggiungere nuovi punti sulla curva.
- Modificare le proprietà della curva su entrambi i lati del punto.

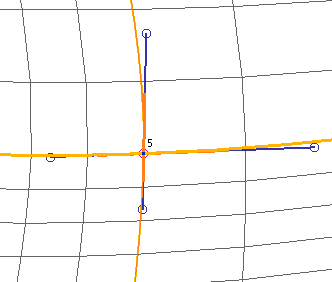

Quando si modificano curve di superficie, le maniglie grafiche sono presenti per entrambe le laterali e le longitudinali presso il punto selezionato:

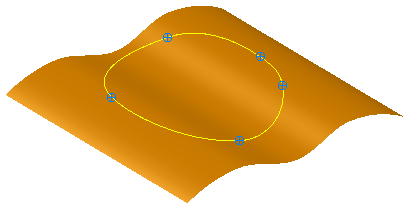

I punti curva dipendenti su una curva sono tracciati con un cerchio a croce di grandi dimensioni invece di un cerchio piccolo:
Selezionare una maniglia qualsiasi e trascinarla in una nuova posizione.
Nota: È possibile modificare graficamente diversi punti contemporaneamente selezionando diversi punti e usando le maniglie grafiche come si farebbe per punti curva singoli. Se si selezionano diversi punti, eventuali modifiche applicate a un singolo punto sono eseguite su tutti i punti selezionati. Se non si selezionano punti, le modifiche sono eseguite in tutti i punti.
Il menu contestuale sui punti curva contiene inoltre opzioni per:
- Modificare angoli tangenti
- Liberare magnitudini
- Liberare tangenti e magnitudini
- Mantenere la rettilineità dei segmenti
- Applicare lo smoothing alla modifica dei punti
È anche possibile fare clic con il tasto destro del mouse per visualizzare il menu contestuale sulla curva, che contiene opzioni per:
- Convertire in wireframe (solo curve composte)
- Eliminare dipendenze
- Rinominare curve
