Di seguito sono riportate istruzioni sulla divisione di solai strutturali in parti configurabili per gli assiemi in Structural Precast for Revit.
Per poter dividere un solaio strutturale in assiemi prefabbricati:
- È necessario selezionare il parametro Strutturale disponibile nella sezione Strutturale della tavolozza Proprietà.
- Un layer della struttura del solaio deve essere specificato come materiale strutturale anche se è definito solo uno dei layer.
- Il materiale strutturale del layer deve disporre di una densità definita.
Direzione dell'orditura

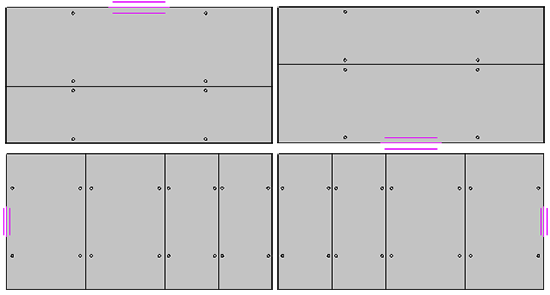

La direzione orditura di un solaio strutturale determina l'inizio del bordo per la segmentazione. Le immagini seguenti mostrano il posizionamento di segmentazione differente in base alla direzione orditura di una soletta rettangolare.
Divisione di layer strutturali in solai a più layer

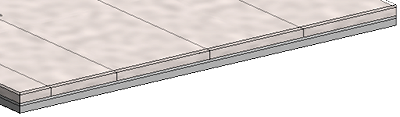

In Structural Precast for Revit, è possibile includere calcestruzzo colato, finiture e altri layer, insieme a layer di assiemi del solaio strutturale prefabbricato. Il solaio deve essere prima trasformato in parti, quindi è possibile selezionare il layer strutturale per la divisione in assiemi.
Divisione di solai asimmetrici

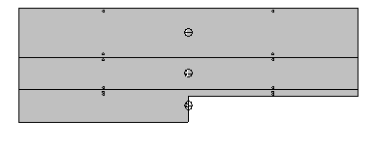

In alcune situazioni, la divisione di un solaio strutturale genera assiemi con forme asimmetriche.

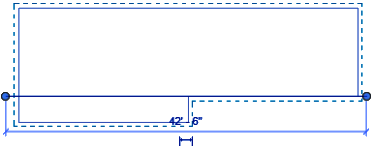

Per forzare la segmentazione lungo un piano specificato, è prima necessario trasformare il pavimento in parti tramite le linee di divisione disegnate in cui è disponibile la renderizzazione della segmentazione appropriata.

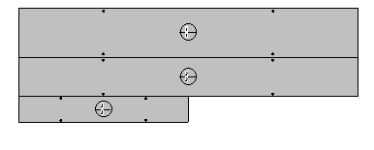

È ora possibile selezionare le parti e dividerle in assiemi in Structural Precast for Revit.
