Disegno di travi primarie indipendenti negli assiemi prefabbricati di solai trave primaria

Aggiungere manualmente travi primarie traliccio ad assiemi solaio trave primaria.

Nota: Disponibile nella prossima release di Structural Precast Extension for Revit 2019.

Per inserire travi primarie traliccio indipendenti

1. Fare clic sulla scheda Struttura gruppo Piano di lavoro (Imposta).
2. Nella finestra di dialogo Piano di lavoro, selezionare Seleziona un piano e fare clic su OK.
3. Selezionare la superficie inferiore dell'assieme solaio trave primaria per impostare il piano di lavoro.
4. Fare clic sulla scheda Struttura gruppo Modello menu a discesa Componente (Posiziona un componente).
5. Nel Selettore di tipo all'estremità superiore della tavolozza Proprietà, selezionare Solaio trave primaria - Trave primaria traliccio.

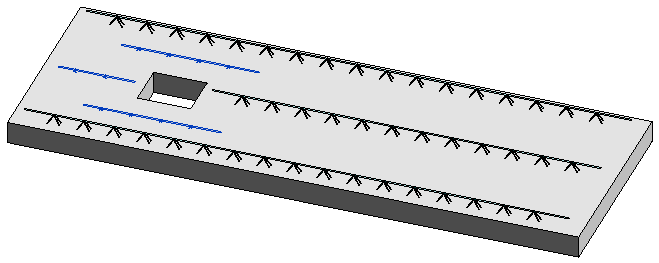

6. Disegnare travi primarie aggiuntive in un solaio trave primaria facendo clic sui punti iniziale e finale.

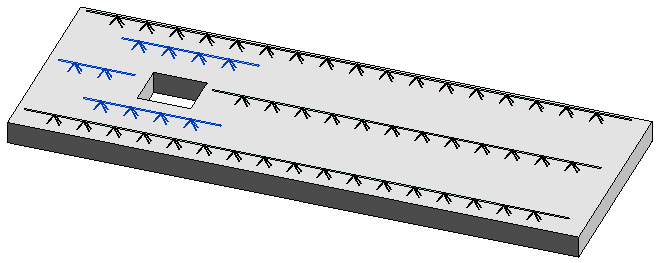

7. Nella tavolozza Proprietà, in Vincoli, regolare il parametro Offset per far corrispondere gli offset delle travi primarie originali nell'assieme solaio (se necessario).

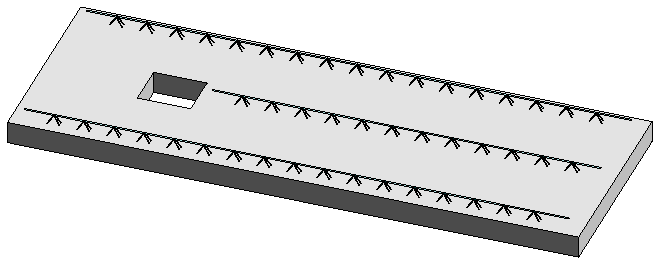

Quando si disegnano travi sugli assiemi solaio trave primaria in questo modo, sono indipendenti dalle regole di rinforzo dell'assieme. Se è necessario modificare o rimuovere la configurazione di rinforzo dell'assieme solaio, queste travi primarie indipendenti rimarranno in posizione.

Suggerimento: Utilizzare lo strumento Mounting Parts) per sostituire le travi reticolari armatura mancanti che potrebbero essere state perse negli assiemi modificati.
