Definizioni del tipo di armatura su area prefabbricata per solai

Specificare i tipi di armatura su area per gli assiemi di solai prefabbricati.

Fare clic su Modifica in qualsiasi tipo di Armatura su area elencato nella pagina Tipi di armatura della finestra di dialogo Configurazione. Nella finestra di dialogo aperta viene visualizzato il nome del tipo di armatura solaio.

Layer di armatura su area prefabbricata

Le schede in questa finestra di dialogo rappresentano i layer nel tipo di armatura su area per solai a travetti e solette piene.

• Fare clic su per rimuovere il layer attivo dal tipo.
• Fare clic su per aggiungere un nuovo layer al tipo.

Nome	Descrizione
Scambia parti	Specifica il tipo di layer armatura. Barre in acciaio, mesh o trave reticolare (solo per solaio trave primaria). I parametri specifici per i layer vengono visualizzati di seguito.
Posizione	Specifica la posizione del layer. Superiore o inferiore.
Offset copriferro	Specifica l'offset del rinforzo dal copriferro dell'host.

Parametri del layer barra di acciaio

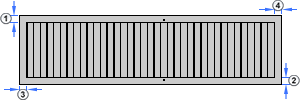

Nome	Descrizione
Converti in foglio di rete personalizzato	Crea un foglio di rete personalizzato considerando l'input e verificando le regole di produzione. Nota: Il foglio di rete personalizzato verrà comunque generato, a prescindere dalla sua mancata conformità alle regole di produzione, ma verrà visualizzato un messaggio di avviso per informare sulla causa di incompatibilità.
Parte interna area armatura
Tipo di armatura	Specifica il tipo di dimensione standard dell'armatura posizionata internamente.
Numero	Disponibile solo quando selezionato. Posiziona un numero specifico di armatura posizionata internamente per riempire l'host.
massima	Disponibile solo quando selezionato. Posiziona la spaziatura dell'armatura posizionata internamente ad una specifica distanza per riempire l'host.
Distanza massima	Disponibile solo quando selezionato. Posiziona la spaziatura dell'armatura posizionata internamente ad una distanza massima per riempire l'host in base alla distanza tra la prima e l'ultima barra.
Direzione barra	Trasversale o longitudinale. Specifica l'orientamento delle armature posizionate internamente nell'host.
Inizio offset distribuzione	Specifica l'offset dalla prima armatura posizionata internamente in corrispondenza della superficie dell'host.
Termine offset distribuzione	Specifica l'offset dall'ultima armatura posizionata internamente in corrispondenza della superficie dell'host.
Inizio offset lunghezza barra	Specifica l'offset dall'inizio dell'armatura posizionata internamente alla superficie dell'host.
Termine offset lunghezza barra	Specifica l'offset dalla fine dell'armatura posizionata internamente alla superficie dell'host.
Parte esterna area armatura
Tipo di armatura	Specifica il tipo di dimensione standard dell'armatura posizionata esternamente.
Numero	Disponibile solo quando selezionato. Posiziona un numero specifico di armatura posizionata esternamente per riempire l'host.
massima	Disponibile solo quando selezionato. Posiziona la spaziatura dell'armatura posizionata esternamente ad una specifica distanza per riempire l'host.
Distanza massima	Disponibile solo quando selezionato. Posiziona la spaziatura dell'armatura posizionata esternamente ad una distanza massima per riempire l'host in base alla distanza tra la prima e l'ultima barra.
Direzione barra	Trasversale o longitudinale. Specifica l'orientamento dell'armatura posizionata esternamente nell'host.
Inizio offset lunghezza barra	Specifica l'offset dall'inizio dell'armatura posizionata esternamente alla superficie dell'host.
Termine offset lunghezza barra	Specifica l'offset dalla fine dell'armatura posizionata esternamente alla superficie dell'host.
Inizio offset distribuzione	Specifica l'offset dalla prima armatura posizionata esternamente in corrispondenza della superficie dell'host.
Termine offset distribuzione	Specifica l'offset dall'ultima armatura posizionata esternamente in corrispondenza della superficie dell'host.

Parametri layer mesh

Nome	Descrizione
Tipo di rete	Specifica il tipo di dimensioni standard mesh.
Inizio offset longitudinale	Specifica l'offset dall'inizio dell'armatura longitudinale alla superficie dell'host.
Termine offset longitudinale	Specifica l'offset dalla fine delle barre longitudinali alla superficie dell'host.
Inizio offset trasversale	Specifica l'offset dall'inizio dell'armatura trasversale alla superficie dell'host.
Termine offset trasversale	Specifica l'offset dalla fine dell'armatura trasversale alla superficie dell'host.

Parametri layer trave reticolare (solo solai a travetti - disponibili nella prossima release di Structural Precast Extension for Revit 2019)

Nota: Quando l'armatura viene inclusa nell'assieme solaio a travetti, verranno collocate travi reticolari nella parte superiore del layer Transverse dell'armatura. In caso contrario, viene posizionata l'armatura della trave reticolare sulla superficie inferiore e aderente al riferimento del copriferro dell'host.

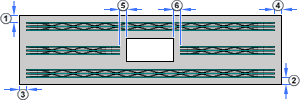

Nome	Descrizione
Famiglia	Specifica la famiglia dell'armatura della trave reticolare.
Tipo di famiglia	Specifica il tipo di famiglia armatura della trave reticolare.
Numero	Disponibile solo quando selezionato. Posiziona un numero specifico di armatura della trave reticolare per riempire l'host.
massima	Disponibile solo quando selezionato. Posiziona la spaziatura dell'armatura della trave reticolare ad una specifica distanza per riempire l'host.
Distanza massima	Disponibile solo quando selezionato. Posiziona la spaziatura dell'armatura trave reticolare ad una distanza massima per riempire l'host in base alla distanza tra la prima e l'ultima trave reticolare.
Direzione barra	Orizzontale o verticale. Specifica l'orientamento dell'armatura trave reticolare nell'host.
Inizio offset distribuzione	Specifica l'offset dalla prima istanza di armatura trave reticolare in corrispondenza della superficie dell'host.
Termine offset distribuzione	Specifica l'offset dall'ultima istanza di armatura trave reticolare in corrispondenza della superficie dell'host.
Inizio offset lunghezza	Specifica l'offset dall'inizio dell'armatura trave reticolare alla superficie dell'host.
Termine offset lunghezza	Specifica l'offset dalla fine dell'armatura trave reticolare alla superficie dell'host.
Openings Start Offset	Consente di specificare l'offset dell'armatura della trave reticolare dove inizia da un'apertura.
Openings End Offset	Consente di specificare l'offset dell'armatura della trave reticolare dove inizia da un'apertura.
Ignora aperture	Se selezionata, verrà posizionata l'armatura della trave reticolare tramite aperture intersecanti.
