Configurazione delle parti di assieme muro strutturale prefabbricato

Modificare i parametri della parte del muro per modificare le parti di connessione di default per la generazione di assiemi muro strutturali.

È possibile modificare le impostazioni delle parti nella finestra di dialogo Configurazione. Fare clic sulla scheda Prefabbricati gruppo Configurazione (Configurazione) e selezionare il nodo appropriato per il muro:

• Calcestruzzo Muro Muro pieno Parte

Regolare i seguenti parametri della parte del muro in base alle esigenze.

Nome	Descrizione
Sollevatori
Tipo	Consente di specificare il tipo e l'ancoraggio di sollevamento per il muro prefabbricato.

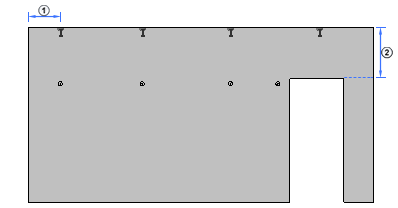

Distanza minima dal bordo	Specifica la distanza minima tra il sollevatore e un bordo del muro.
Distanza superiore minima dall'apertura	Specifica la distanza minima tra la parte superiore di un sollevatore e qualsiasi apertura nel muro.
Portata trazione	Specifica la resistenza alla trazione classificata dell'ancoraggio di sollevamento.
Sollevatori laterali se l'altezza supera	Specifica l'altezza minima del muro necessaria prima di posizionare gli ancoraggi laterali nel muro prefabbricato.
Tassello
Tipo	Specifica il controvento e il tipo per la connessione muro.

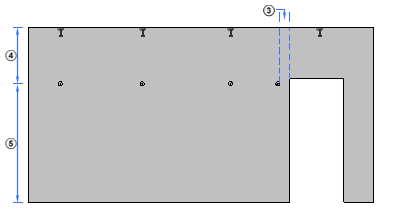

Distanza inserti controvento e	Specifica la posizione del tassello del muro come distanza tra il bordo superiore o inferiore del muro.
Come percentuale dell'altezza del muro	Selezionare per utilizzare una percentuale dell'altezza muro prefabbricato totale anziché unità specifiche per il parametro Distanza inserti controvento.
Posizione tassello	Specifica dove viene posizionato il tassello. Selezionare in nessuna posizione, sul lato della vista, sul lato opposto alla vista o su entrambi i lati.
Distanza minima dall'apertura	Specifica la distanza minima tra il controvento e qualsiasi apertura nel muro.
Connessioni
Connessione muro anteriore profilo	Specifica il profilo applicato alla parte iniziale/finale dei muri prefabbricati.
Connessione muro laterale profilo	Specifica il profilo applicato ai lati dei muri prefabbricati.
Connessione a T profilo	Specifica il profilo applicato alla parte iniziale/finale dei muri prefabbricati adiacenti in una connessione a T.
Profilo orizzontale	Specifica il tipo e il profilo del bordo in cui i muri prefabbricati vengono divisi orizzontalmente. Profilo orizzontale o verticale.
Cappi	Specifica la connessione di tipo e circuito per i muri prefabbricati.
Gettata in opera	Consente di specificare il tipo e la piastra di ancoraggio per il montaggio di muro prefabbricato.
