Quando si utilizza lo strumento Crea modello energetico, in Revit vengono create 3 viste per agevolare la comprensione della geometria del modello energetico.
- vista Modello energetico 3D
- Abaco Vani analitici
- Abaco Superfici analitiche
Utilizzare le viste come indicato di seguito:
- Prima di sottoporre il modello energetico all'analisi, esaminare le viste per verificare che il modello sia ben definito e rispecchi accuratamente l'intento di progettazione.
- Quando una simulazione energetica restituisce risultati inattesi, utilizzare le viste per risolvere i problemi relativi al modello. Valutare la possibilità di modificare il modello e regolare i parametri Risoluzione vano analitico e Risoluzione superficie analitica.
Vista Modello energetico 3D
Quando si fa clic su Crea modello energetico, il modello energetico viene creato in Revit e visualizzato in una vista denominata Modello energetico 3D. La nuova vista viene elencata nel Browser di progetto sotto Viste 3D.

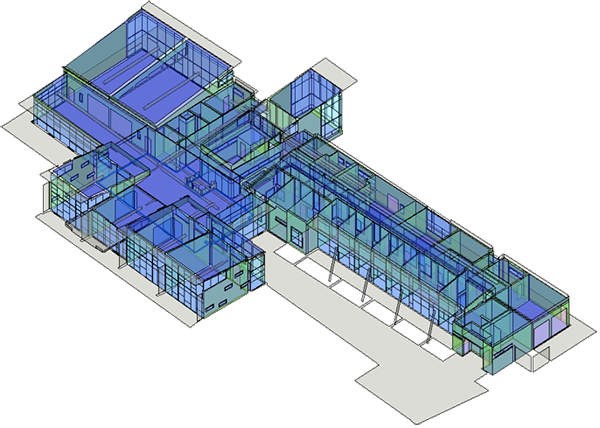

La vista Modello energetico 3D utilizza le impostazioni della finestra di dialogo Visibilità/Grafica per nascondere alcune categorie di elementi di costruzione e applicare il 50% di trasparenza ad altre categorie del modello, quali pavimenti e tetti. Nella vista vengono visualizzati anche i vani analitici e le superfici analitiche posizionati sugli elementi di costruzione.
Utilizzare la vista per capire in che modo gli elementi di costruzione sono stati interpretati da Revit per la creazione del modello energetico. È possibile eseguire panoramica, zoom e rotazione del modello energetico per esaminarlo più da vicino.

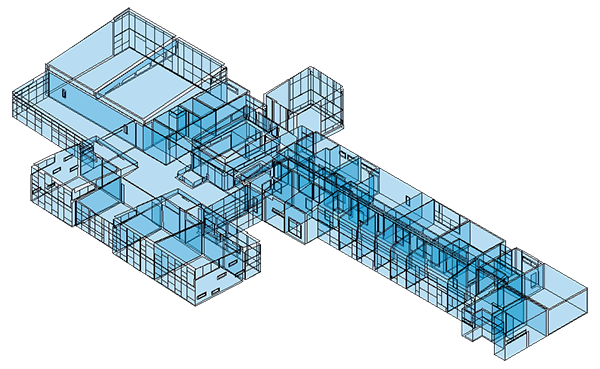

Per facilitare la comprensione del modello energetico, è possibile creare viste duplicate della vista Modello energetico 3D e regolare le impostazioni di visibilità/grafica. In una vista duplicata, ad esempio, è possibile nascondere tutti gli elementi del modello (deselezionare le caselle di controllo Visibilità per tutti gli elementi elencati nella scheda Categorie del modello) e visualizzare solo i vani analitici (elencati nella scheda Categorie del modello analitico). In un'altra vista duplicata è possibile nascondere gli elementi del modello e visualizzare solo le superfici analitiche (vedere Definizione della visibilità delle categorie di elementi). Esaminare le viste per identificare i modi in cui è possibile migliorare il modello di edificio per agevolare l'analisi energetica o per eliminare la causa dei problemi relativi ai risultati dell'analisi.
Abaco Vani analitici
L'abaco Vani analitici è un abaco nel quale sono elencati i singoli vani analitici del modello energetico. Questi vani sono stati creati per il modello energetico in base ai locali definiti del modello di costruzione e agli elementi di delimitazione del locale di Revit.
Nell'abaco sono elencati area e volume di ciascun vano, nonché area e volume totali dell'intero modello. Se un vano analitico è basato su un locale, viene elencato anche il nome del locale.
Esaminare l'abaco per verificare la presenza di:
- vani di dimensioni maggiori o minori del previsto
- locali con area o volume maggiore o minore del previsto
- superficie e volume totale del vano analitico maggiori o minori del previsto (tali numeri includono i controsoffitti vuoti)
Per esaminare un determinato vano analitico, selezionarlo nell'abaco e utilizzare lo strumento Evidenzia nel modello per visualizzarlo nella vista Modello energetico 3D.
Abaco Superfici analitiche
L'abaco Superfici analitiche è un abaco in cui sono elencate le singole superfici analitiche del modello energetico. Tali superfici sono state create per il modello energetico in base ai vani analitici.
Nell'abaco sono elencati l'area di ciascuna superficie, il numero di superfici delle stesse dimensioni e il tipo di apertura (ad esempio porta o finestra) o di superficie (ad esempio muro interno, muro esterno, tetto, ombra, controsoffitto o solaio).
Esaminare l'abaco per verificare la presenza di:
- superfici di dimensioni maggiori o minori del previsto
- tipi di superficie o di apertura non conformi alle aspettative
- area totale della superficie analitica maggiore o minore del previsto
Per esaminare una determinata superficie analitica, selezionarla nell'abaco e utilizzare lo strumento Evidenzia nel modello per visualizzarla nella vista Modello energetico 3D.
