Definizione

Utilizzare i nodi nel gruppo di definizioni per creare una frase di filtraggio.

Il gruppo di definizioni contiene nodi responsabili della creazione di una frase di filtraggio. Filtrando delle frasi aggiungere etichette ad elenchi di oggetti e trasferirle ai nodi di traslazione. Il filtraggio stesso, in base alle etichette, viene eseguito all'interno dei nodi di traslazione, pertanto le azioni vengono eseguite sugli elementi filtrati. Quindi, l'elenco completo di oggetti potrebbe essere restituito e trasferito ad altri nodi.

La composizione dei filtri viene definita abaco di filtraggio.

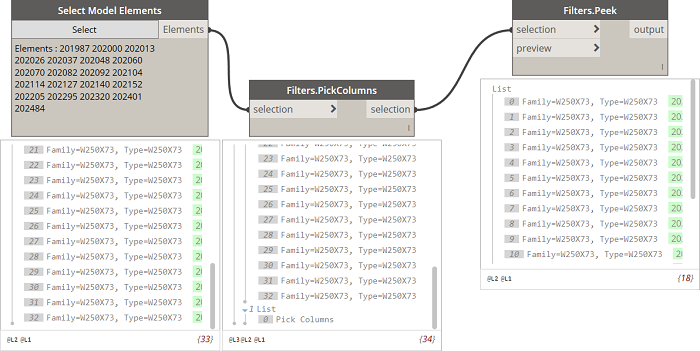

Esempio: pilastro peek

Filters.PickColumns Definisce la modalità di filtraggio degli oggetti dalla selezione: vengono estratti tutti i pilastri dalla selezione.
Libreria		Dynamo4AM → Utilities → FilterElements
Input	selezione	Qualsiasi elenco di oggetti e abaco di filtraggio, se definito
Output	selezione	Un elenco di oggetti e abaco di filtraggio, inclusa la linea che esegue l'estrazione di pilastri dalla selezione
Note		Questo nodo non filtra gli elementi ma riduce la nidificazione dell'elenco di input e aggiunge un'etichetta di filtraggio alla sua estremità. Il filtraggio verrà eseguito da nodi di traslazione. Il filtraggio può anche essere eseguito dal nodo Filters.Peek.
Filters.PickElementsOfCategory Definisce il metodo di filtraggio di oggetti dalla selezione: estrarre tutti gli elementi della categoria specificata dalla selezione.
Libreria		Dynamo4AM → Utilities → FilterElements
Input	selezione	Qualsiasi elenco di oggetti e abaco di filtraggio, se definito
	elementCategory	Identificatore della categoria da estrarre dalla selezione.
Output	selezione	Un elenco di oggetti e abaco di filtraggio, inclusa la linea che esegue l'estrazione di elementi della categoria specificata dalla selezione
Note		Gli identificatori della categoria sono numeri interi e indicano gli elementi che vengono riconosciuti e modificati tramite lo script. Essa comprende: 1 - Telaio, 2 - pilastri, 3 - pavimenti, 4 - muri. Questo nodo non filtra gli elementi ma riduce la nidificazione dell'elenco di input e aggiunge un'etichetta di filtraggio alla sua estremità. Il filtraggio verrà eseguito da nodi di traslazione. Il filtraggio può anche essere eseguito dal nodo Filters.Peek.
Filters.PickElementsOfType Definisce la modalità di filtraggio degli oggetti dalla selezione: estrarre tutti gli elementi dei tipi specificati dalla selezione.
Libreria		Dynamo4AM → Definition → Filters
Input	selezione	Qualsiasi elenco di oggetti e abaco di filtraggio, se definito
	type0	Tipi di elementi da estrarre dalla selezione
	...	Utilizzare le icone più e meno per aggiungere più tipi alla definizione
Output	selezione	Un elenco di oggetti e abaco di filtraggio, inclusa la linea che esegue l'estrazione di elementi dei tipi specificati dalla selezione
Note		I tipi sono etichette trasferite dai nodi Revit → Selection → Family Types, Floor Types o Wall Types. Questo nodo non filtra gli elementi ma riduce la nidificazione dell'elenco di input e aggiunge un'etichetta di filtraggio alla sua estremità. Il filtraggio verrà eseguito da nodi di traslazione. Il filtraggio può anche essere eseguito dal nodo Filters.Peek.
Filters.PickFloors Definisce la modalità di filtraggio degli oggetti dalla selezione: estrarre tutti i pavimenti dalla selezione.
Libreria		Dynamo4AM → Definition → Filters
Input	selezione	Qualsiasi elenco di oggetti e abaco di filtraggio, se definito
Output	selezione	Un elenco di oggetti e abaco di filtraggio, inclusa la linea che esegue l'estrazione di pavimenti dalla selezione
Note		Questo nodo non filtra gli elementi ma riduce la nidificazione dell'elenco di input e aggiunge un'etichetta di filtraggio alla sua estremità. Il filtraggio verrà eseguito da nodi di traslazione. Il filtraggio può anche essere eseguito dal nodo Filters.Peek.
Filters.PickFraming Definisce la modalità di filtraggio degli oggetti dalla selezione: estrarre il telaio (travi e controventi) dalla selezione.
Libreria		Dynamo4AM → Definition → Filters
Input	selezione
Output	selezione
Note
Filters.PickWalls Definisce la modalità di filtraggio degli oggetti dalla selezione: estrarre muri dalla selezione.
Libreria		Dynamo4AM → Definition → Filters
Input	selezione	Qualsiasi elenco di oggetti e abaco di filtraggio, se definito
Output	selezione	Un elenco di oggetti e abaco di filtraggio, inclusa la linea che esegue l'estrazione di muri dalla selezione
Note		Questo nodo non filtra gli elementi ma riduce la nidificazione dell'elenco di input e aggiunge un'etichetta di filtraggio alla sua estremità. Il filtraggio verrà eseguito da nodi di traslazione. Il filtraggio può anche essere eseguito dal nodo Filters.Peek.
Filters.PickLinearElements Definisce la modalità di filtraggio degli oggetti dalla selezione: estrarre tutti gli elementi lineari (travi, controventi e pilastri) dalla selezione.
Libreria		Dynamo4AM → Definition → Filters
Input	selezione	Qualsiasi elenco di oggetti e abaco di filtraggio, se definito
Output	selezione	Un elenco di oggetti e abaco di filtraggio, inclusa la linea che esegue l'estrazione di elementi lineari dalla selezione
Note		Questo nodo non filtra gli elementi ma riduce la nidificazione dell'elenco di input e aggiunge un'etichetta di filtraggio alla sua estremità. Il filtraggio verrà eseguito da nodi di traslazione. Il filtraggio può anche essere eseguito dal nodo Filters.Peek.
Filters.PickPlanarElements Definisce la modalità di filtraggio degli oggetti dalla selezione: estrarre tutti gli elementi planari (pavimenti e muri) dalla selezione.
Libreria		Dynamo4AM → Definition → Filters
Input	selezione	Qualsiasi elenco di oggetti e abaco di filtraggio, se definito
Output	selezione	Un elenco di oggetti e abaco di filtraggio, inclusa la linea che esegue l'estrazione di elementi planari dalla selezione
Note		Questo nodo non filtra gli elementi ma riduce la nidificazione dell'elenco di input e aggiunge un'etichetta di filtraggio alla sua estremità. Il filtraggio verrà eseguito da nodi di traslazione. Il filtraggio può anche essere eseguito dal nodo Filters.Peek.
Filters.PickNothing Definisce il metodo di filtraggio di oggetti dalla selezione: non estrarre nulla.
Libreria		Dynamo4AM → Definition → Filters
Input	selezione	Qualsiasi elenco di oggetti e abaco di filtraggio, se definito
Output	selezione	Un elenco di oggetti e abaco di filtraggio, inclusa la linea che esclude tutti gli elementi dalla selezione
Note		Questo nodo non filtra gli elementi ma riduce la nidificazione dell'elenco di input e aggiunge un'etichetta di filtraggio alla sua estremità. Il filtraggio verrà eseguito da nodi di traslazione. Il filtraggio può anche essere eseguito dal nodo Filters.Peek.
Filters.Peek Filtra gli oggetti in base ad un abaco di filtraggio definito.
Libreria		Dynamo4AM → Definition → Filters
Input	selezione	Qualsiasi gruppo di oggetti e un abaco di filtraggio, se definito
	anteprima	Specifica se gli elementi filtrati devono essere modificati per le linee e le superfici che vengono visualizzate nell'anteprima di Dynamo
Output	output	Un elenco degli elementi che vengono estratti dalla selezione in base all'abaco di filtraggio definito
Note		Il filtraggio viene eseguito anche all'interno dei nodi di traslazione.
