Script di Analytical Modeling Dynamo

Sono fornite informazioni sui gruppi di nodi in uno script, sulla regolazione delle opzioni degli elementi, sull'anteprima del modello e sulla registrazione.

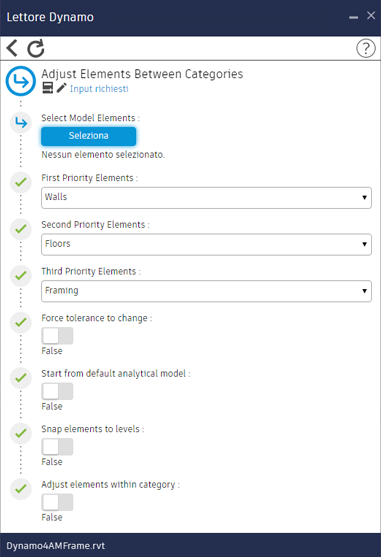

Adjust Elements between Categories

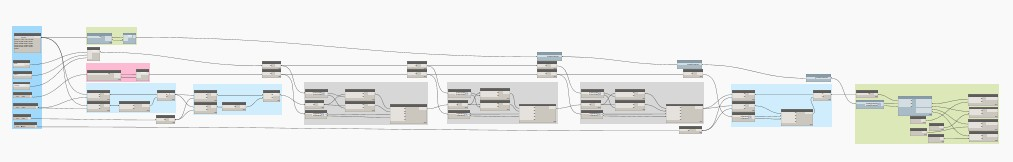

Tutto i gruppi di nodi possono essere divisi in base al loro colore (i nodi non raggruppati hanno scopi organizzativi):

• Dati di input (blu)
• Operazioni aggiuntive (celeste)
• Operazioni di regolazione (grigio)
• Visualizzazione (verde)
• Interfaccia di tolleranza (rosso)

I gruppi di nodi dell'operazione di regolazione sono gli elementi principali dello script in quanto regolano gli elementi in base alle loro priorità. Ogni gruppo di nodi è costituito da:

• Nodi di trasferimento di input (elementi del modello, categoria di elementi principali e secondari, tolleranza)
• Nodi di filtraggio
• Nodo di translazione

I gruppi di nodi delle operazioni aggiuntivi sono più semplici poiché lavorano con l'intera selezione. Ogni gruppo di nodi è costituito da:

• Nodi di trasferimento di input (passeranno la selezione al nodo dell'operazione principale o al nodo di output. A seconda delle opzioni di input, per la regolazione tra categorie, sarà presente un nodo aggiuntivo che supera la tolleranza)
• Nodo dell'operazione principale (diverso per ogni gruppo di nodi)
• Nodo di output

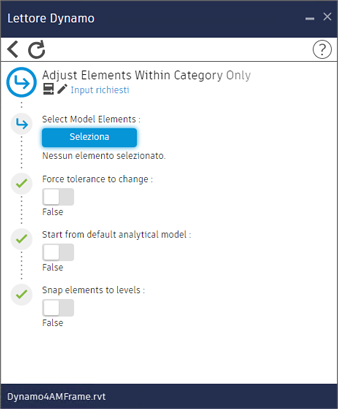

Adjust Elements within Category Only

Fornisce opzioni del filtro, il cui principale obiettivo è utilizzare l'opzione Adjust elements within category degli script precedenti.

Anteprima modello di Dynamo

L'algoritmo di Dynamo consente di visualizzare in anteprima le modifiche introdotte nel modello analitico di Revit. È possibile visualizzare l'anteprima solo nell'ambiente Dynamo.

La geometria viene stampata in base alla chiave:

• Grigio: elementi invariati
• Rosso: geometria iniziale degli elementi modificati
• Verde: geometria delle estremità degli elementi modificati
• Blu: vettori di traslazione

Registrazione

Le finestre di avviso vengono visualizzate tramite blocchi di regolazione. Uno script Dynamo fornito è costituito da quattro blocchi di regolazione; di conseguenza, potrebbero comparire quattro finestre di avviso se ciascuno dei blocchi tenta di operare su elementi non supportati. Le finestre di avviso non bloccano né interrompono l'elaborazione dell'intero script.

Gli elementi riportati vengono automaticamente omessi.

Avvisi o errori vengono stampati nel file di registro Dynamo4AMLib.log, accanto al file di progetto di Revit oppure in: %AppData%\Dynamo\Dynamo Revit\1.3\packages\Autodesk Analytical Modeling 2019 Dynamo\Bin
