Quando si modifica la struttura di un muro composto verticalmente, è possibile controllare il posizionamento e la visualizzazione delle estrusioni su percorso mediante lo strumento Estrusione.
Prima di eseguire la procedura, è necessario aprire la finestra di dialogo Modifica assieme per il tipo di muro in uso. Per ulteriori informazioni, vedere Apertura della finestra di dialogo Modifica assieme per i muri composti.
Un'estrusione su percorso consente di aggiungere materiale ad un muro, mentre il profilo consente di definire la forma del muro.
Come aggiungere un'estrusione al tipo di muro
- Nella finestra di dialogo Modifica assieme, fare clic su Estrusione.
- Nella finestra di dialogo Estrusioni muro, fare clic su Aggiungi.
- Fare clic nella colonna Profilo e selezionare un profilo dal menu a discesa.
- Specificare un materiale per l'estrusione.
- In Distanza, specificare la distanza dalla parte superiore o dalla base del muro (selezionare Parte superiore o Base nella colonna Da).
- In Lato, specificare la parte interna o quella esterna del muro.
- Se necessario, specificare un valore in Offset.
Un valore negativo avvicina l'estrusione al nucleo del muro.
- Selezionare Inverti per misurare la distanza a partire dalla parte superiore del profilo dell'estrusione anziché dalla parte inferiore.
- In Arretramento muri perimetrali, specificare la distanza di arretramento dagli inserti, quali finestre e porte, dell'estrusione.
- Selezionare Taglia il muro per tagliare la geometria dal muro host con l'estrusione.
Quando un'estrusione viene spostata e incorporata nel muro, taglia la geometria dal muro. Nei modelli complessi con molte estrusioni, è possibile ottenere prestazioni migliori deselezionando questa opzione.

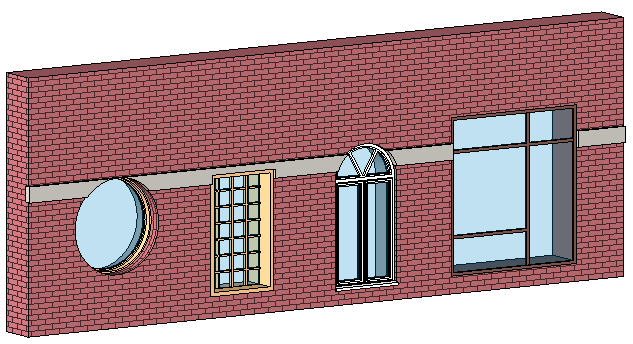

- Selezionare Tagliabile per tagliare l'estrusione con gli inserti del muro, come mostrato.
- Fare clic su OK.
