È possibile tagliare la geometria della forma mediante un solido.
Quando si utilizza un solido per tagliare la geometria, l'area di sovrapposizione viene rimossa, mentre i solidi adiacenti vengono mantenuti. È possibile tagliare solo i solidi seguenti nella modalità sopra indicata:
- Elementi forma
- Forme con superfici divise
- Forme con combinazioni geometriche
- Istanze di famiglia all'interno dell'editor di masse.

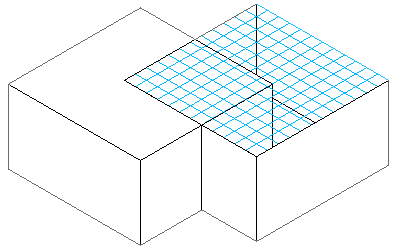

- Creare due solidi adiacenti.
Nell'esempio il solido che viene tagliato presenta una superficie divisa, per illustrare in modo più dettagliato il funzionamento della modalità di taglio. Tuttavia, il taglio può essere eseguito anche su superfici non divise.
- Fare clic sulla scheda Modifica
gruppo Geometria

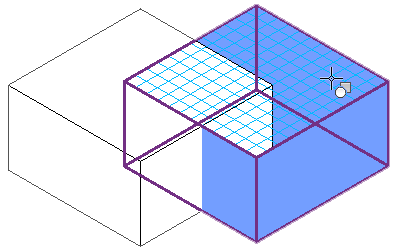

(Taglia). - Selezionare il solido da tagliare.

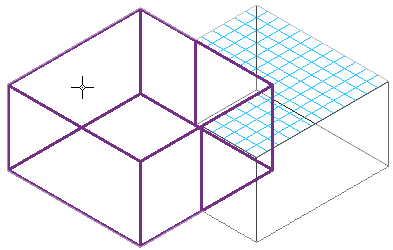

- Selezionare il solido che effettuerà il taglio.

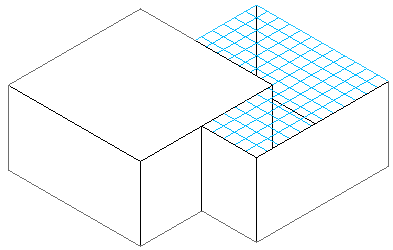

I solidi vengono tagliati in base alle opzioni specificate. Le due forme possono essere modificate senza perdere la relazione di taglio.
Nota: Quando si importa la massa di una geometria di taglio del solido in un progetto, non è possibile interagire con i singoli solidi. Analogamente, se la geometria di taglio del solido presentava livelli, questi non saranno riconosciuti nell'ambiente di progetto.
