Esercizio 1

Precedente: Capitolo 6 | Successivo: Capitolo 7

Questo esercizio spiega come utilizzare Gestione studio di progettazione per avviare il modello CAD in Autodesk® CFD. Verrà fornita una breve panoramica dell'interfaccia di Autodesk® CFD e si acquisirà familiarità con la navigazione nel modello, la selezione di componenti del modello e la modifica della visibilità degli oggetti.

Nota: Lo scopo di questo studio di progettazione è esaminare il flusso d'aria all'interno dell'abitacolo dell'automobile e determinare se il sistema HVAC è in grado di raffreddare l'abitacolo in maniera uniforme e completa. Dopodiché, si utilizzerà Autodesk® CFD per esplorare progetti alternativi al fine di stabilire se è possibile migliorare la qualità del raffreddamento.

Innanzitutto è necessario rispondere alle domande del capitolo 2:

Quali informazioni si hanno su questo progetto?

  • Quali sono le condizioni operative?
    • Un ventilatore da 100 m3/h (60 CFM) fornisce aria a 20 °C (68 °F) nell'abitacolo di un'automobile in un ambiente a 37 °C (100 °F).
  • Quali materiali vengono utilizzati nel progetto?
    • Il telaio dell'automobile è in acciaio, gli pneumatici sono in gomma, i cristalli sono in vetro e l'interno è in materiale personalizzato.

Che cosa si desidera sapere sulle prestazioni del progetto?

Che cosa è possibile modificare nel progetto in modo da soddisfare gli obiettivi?

1. Aprire il modello in CAD

I file della geometria si trovano nella sottocartella Autodesk CFD 2018 Fundamentals\<CAD> della cartella in cui è stato estratto il file del modello compresso nell'argomento "Introduzione". Ai fini di questo esercizio, si presume che il file sia stato estratto al livello principale dell'unità C:.

2. Avviare il modello in Autodesk® CFD:

CAD

Metodo di avvio

Autodesk® Inventor

Fare clic sulla scheda Simulazione e selezionare Active Model.

PTC Creo e Pro/Engineer

Aprire il menu Autodesk CFD 2019 e selezionare il comando Avvia Modello attivo.

SolidWorks

Fare clic sulla scheda Autodesk CFD 2019 e selezionare l'opzione Modello attivo.

UGNX

Analysis_Launch Autodesk CFD:

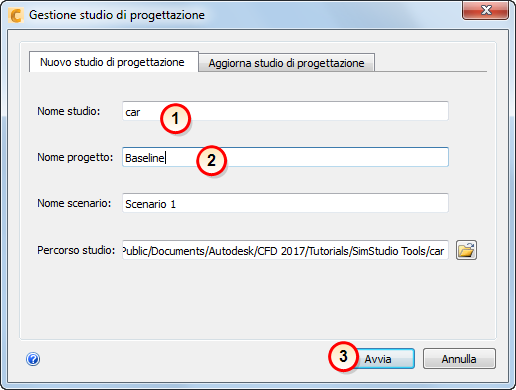

3. In Gestione studio di progettazione assegnare un nome allo studio di progettazione, al progetto e allo scenario

  1. Nome dello studio di progettazione = car
  2. Nome del progetto = Baseline
  3. Fare clic su Avvia.

Quando si esegue l'avvio da Pro/Engineer, viene visualizzato un messaggio sull'esecuzione con interferenze. Selezionare "Sì" per continuare.

4. Chiudere la finestra di dialogo Strumenti di geometria facendo clic sulla "X" nell'angolo in alto a destra.

Gli Strumenti di geometria verranno descritti nel capitolo successivo.

5. Per acquisire familiarità con la navigazione, provare le tecniche seguenti:

  1. Con il mouse eseguire rotazione, panoramica e zoom del modello.
  2. Eseguire lo zoom avanti e indietro utilizzando la rotellina del mouse. Notare che per lo zoom viene utilizzato come riferimento il cursore del mouse.
  3. Ingrandire un'area mediante lo zoom finestra utilizzando i controlli del mouse (MAIUSC+pulsante sinistro del mouse).
  4. Ripetere l'operazione utilizzando il seguente comando: Navigazione (gruppo) > Zoom (menu) > Zoom finestra.
  5. Annullare e ripetere lo zoom utilizzando Vista precedente e Vista successiva (nel gruppo Navigazione).
  6. Adattare il modello alla finestra con Zoom visualizzate (nel menu Zoom).
  7. Cambiare la vista del modello in contorno , trasparente e di nuovo ombreggiata utilizzando il menu Stile di visualizzazione.
  8. Utilizzare il ViewCube per esaminare il modello da diverse angolazioni:
    • Per riorientare il modello, fare clic su angoli, spigoli, facce del ViewCube.
    • Per ruotare il modello in incrementi di 90°, utilizzare le frecce di rotazione intorno al ViewCube.

Per ulteriori informazioni sulla navigazione del modello...

Passaggio facoltativo: Come impostare la modalità di navigazione nel sistema CAD

  1. Aprire il menu dell'applicazione (pulsante nell'angolo in alto a sinistra). Fare clic su Opzioni.
  2. Fare clic sulla scheda Navigazione.
  3. Dal menu Modalità di navigazione, selezionare il sistema CAD.
  4. Fare clic su OK.
  5. Chiudere e riavviare Autodesk® CFD per applicare la modifica (quando viene chiesto di salvare lo studio di progettazione, fare clic su ).
  6. Aprire lo studio di progettazione.
  7. Confermare la modifica seguendo la procedura descritta in precedenza.

6. Esercitarsi a selezionare e deselezionare gli oggetti

  1. Passare il puntatore del mouse sull'automobile. Le parti su cui si posiziona il mouse diventano di colore verde.

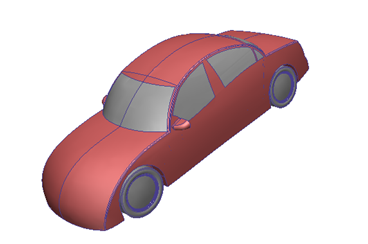

  2. Fare clic con il pulsante sinistro del mouse sul telaio dell'automobile e spostare il mouse fuori dal modello. La parte selezionata diventerà di colore rosso:

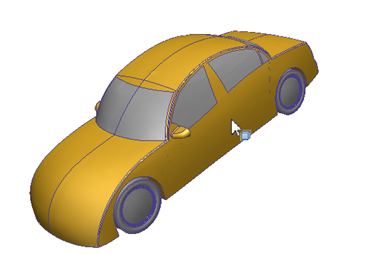

  3. Passare il puntatore del mouse sulla parte selezionata. Questa diventerà di colore giallo:
  4. Fare clic con il pulsante sinistro del mouse sul telaio dell'automobile per deselezionarlo.

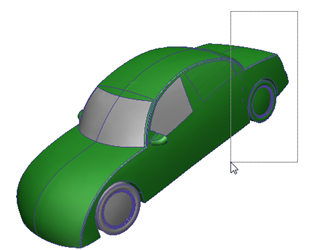

  5. Tenere premuto il pulsante sinistro del mouse e, trascinando, tracciare un rettangolo intorno all'estremità dell'automobile. Tutte le parti attraversate dal rettangolo sono inizialmente di colore verde. Rilasciare il pulsante sinistro del mouse. Le parti diventeranno di colore rosso a indicare che sono state selezionate:

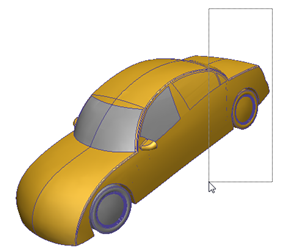

  6. Deselezionare queste parti tracciando un altro rettangolo su di esse:
  7. Fare clic con il pulsante destro del mouse e scegliere Seleziona tutto. Tutte le parti diventano di colore rosso.
  8. Per deselezionare tutte le parti, fare clic con il pulsante destro del mouse e scegliere Deseleziona tutto.
  9. Per impostare la modalità di selezione Superficie, fare clic con il pulsante destro del mouse e scegliere Tipo di selezione > Superficie
  10. Esercitarsi a selezionare e deselezionare superfici facendo clic e trascinando.
  11. Per selezionare tutte le superfici, fare clic con il pulsante destro del mouse e scegliere Seleziona tutto. Per deselezionare tutte le entità, fare clic con il pulsante destro del mouse e scegliere Deseleziona tutto.

7. Esercitarsi a nascondere e visualizzare gli oggetti

  1. Per modificare il tipo di selezione, fare clic con il pulsante destro del mouse e scegliere Tipo di selezione > Volume.
  2. Per nascondere le parti, fare clic con il pulsante destro del mouse su una parte e scegliere Nascondi. Ripetere l'operazione con altre parti.
  3. Per ripristinare tutte le parti, fare clic con il pulsante destro del mouse e scegliere Mostra tutto.
  4. Per nascondere una parte, tenere premuto CTRL e fare clic con il pulsante centrale del mouse sulla parte. Ripetere l'operazione con altre parti.
  5. Per ripristinare tutte le parti, tenere premuto CTRL e fare clic con il pulsante centrale del mouse nella finestra grafica (fuori dal modello).
  6. Per annullare o ripetere i passaggi precedenti, tenere premuto CTRL e ruotare lentamente la rotellina del mouse. Questa operazione è utile se una parte è stata nascosta o visualizzata per errore.
  7. Per lavorare con le superfici, fare clic con il pulsante destro del mouse e scegliere Tipo di selezione > Superficie. Nascondere e visualizzare le superfici utilizzando questi passaggi.
  8. Per finire, fare clic con il pulsante destro del mouse e scegliere Mostra tutto.

Fine dell'esercizio
