In questo esercizio viene spiegato come utilizzare le tracce per comprendere i risultati del flusso.

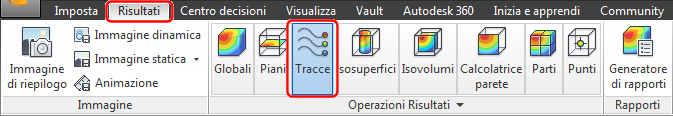

1. Nella scheda Risultati, fare clic su Tracce:
2. Nella barra multifunzione contestuale Crea gruppo, impostare Tipo punti di definizione su Regione, Serie punti di definizione su Griglia e Densità punti di definizione su 0.1. Fare clic su Aggiungi.

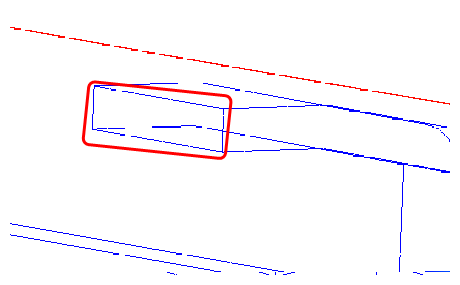

3. Fare clic sul piano:

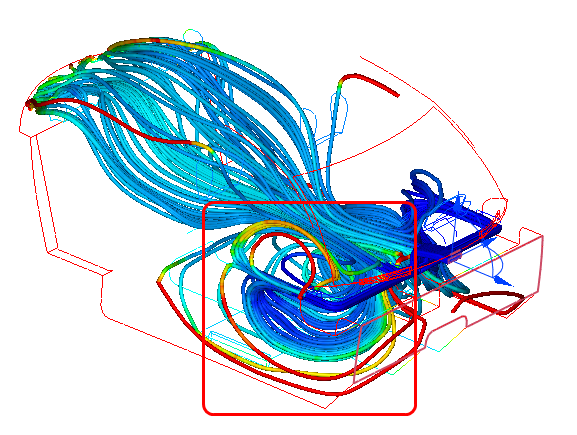

4. Osservare il ricircolo davanti al sedile. In questo modo l'aria non raggiunge l'area dei sedili posteriori.
5. Si noti che la maggior parte del flusso che raggiunge il sedile posteriore proviene dal centro dell'abitacolo. Fare clic con il pulsante destro del mouse e selezionare Acquisisci immagine di riepilogo.
6. Per salvare queste tracce e utilizzarle successivamente, fare clic con il pulsante destro del mouse all'esterno del modello e scegliere Salva file impostazioni vista. Come nome del file delle impostazioni della vista specificare "traces".
7. Per eliminare le tracce, fare clic con il pulsante destro del mouse sulle tracce e scegliere Rimuovi.
Fine dell'esercizio
