Utilizzare le parti dei risultati per valutare i risultati su parti selezionate. Le parti dei risultati possono anche essere designate come parti di riepilogo e utilizzate nel Centro decisioni per valutare i valori critici.
Un esempio di utilizzo di una parte di risultato è un invertitore di alimentazione elettronico. La temperatura di diversi componenti non può superare un valore di 60 ° C. Dopo aver eseguito lo scenario per la convergenza, ottenere la temperatura di ogni componente utilizzando la finestra di dialogo Parte.
Per confrontare la temperatura di un componente risultante da diversi scenari in Studio di progettazione, trasformarle in punti di riepilogo e confrontare i valori nel Centro decisioni.
Estrarre i risultati da:
- Fluidi
- Solidi
- Ventole interne
- Modelli termici compatti
- Scambiatori di calore
Visualizzazione dei risultati

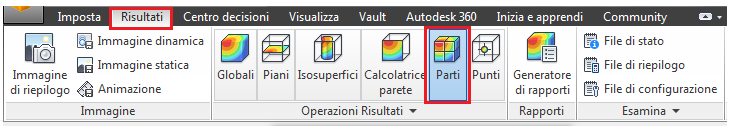

- Per aprire la finestra di dialogo Parti, fare clic sulla scheda Risultati > gruppo Operazioni risultati > Parti.
- Selezionare le parti di interesse del modello.
- Fare clic su Calcola nella finestra di dialogo Parti o nel menu contestuale Parti.
Come definire una parte come parte riepilogo
- Fare clic su Crea riepilogo nel gruppo contestuale Parti oppure selezionare la casella vicina al nome della parte nella finestra di dialogo Parti.
- La parte viene quindi visualizzata come parte di riepilogo nel Centro decisioni.
- I risultati della parte provenienti da ogni scenario sono elencati nella tabella Valori critici della barra di output.
Nota Quando una parte viene designata come un parte di riepilogo, non è possibile eliminarla con il pulsante Rimuovi. Per eliminare una parte di riepilogo, aprire il Centro decisioni, fare clic col pulsante destro del mouse sulla parte, quindi fare clic su Rimuovi.
