In questa esercitazione viene illustrato come utilizzare i piani dei risultati per comprendere i risultati del trasferimento termico e di flusso.
Flusso d'aria
1. Per visualizzare il flusso d'aria dei registri anteriori, fare clic con il tasto sinistro sul piano dei risultati e selezionare l'icona Y. Successivamente, trascinare il piano in modo che passi attraverso i registri, come mostrato.
2. Per visualizzare la velocità su questo piano dei risultati, selezionare Intensità velocità dal menu Risultato sul gruppo contestuale Piani.

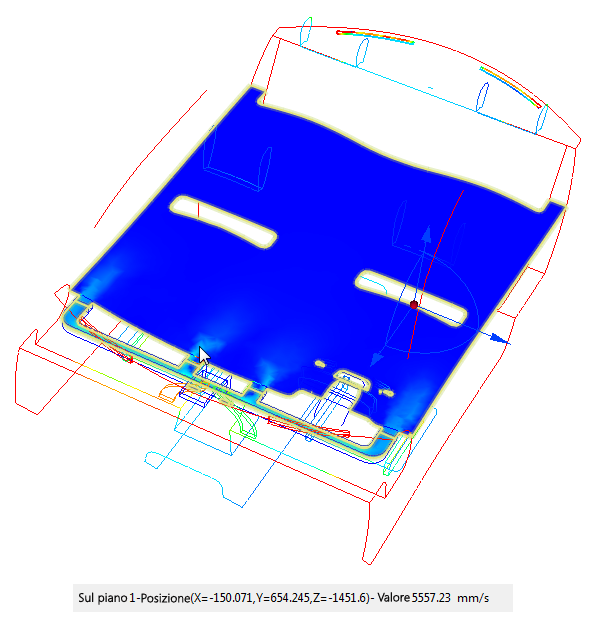

3. Eseguire l'indagine della velocità posizionando il mouse sul piano dei risultati. Cercare i valori massimi nella parte anteriore dei registri:
4. Per visualizzare la velocità in maggior dettaglio, fare clic con il pulsante destro del mouse sulla legenda Intensità velocità e scegliere Opzioni. Selezionare Intervallo specificato dall'utente e immettere 6000 come valore Max. Chiudere la finestra di dialogo Opzioni legenda.
5. Per mostrare i vettori, fare clic con il pulsante destro del mouse sul piano dei risultati e fare clic su Vettore. Selezionare Vettore di velocità.
6. Fare clic di nuovo con il pulsante destro del mouse sul piano dei risultati, quindi scegliere Contorno.
7. Fare clic con il pulsante destro sul piano, quindi fare clic su Vettore e Impostazioni. Modificare la lunghezza e la spaziatura del vettore nella scheda Impostazioni vettore della finestra di dialogo Controllo piano.

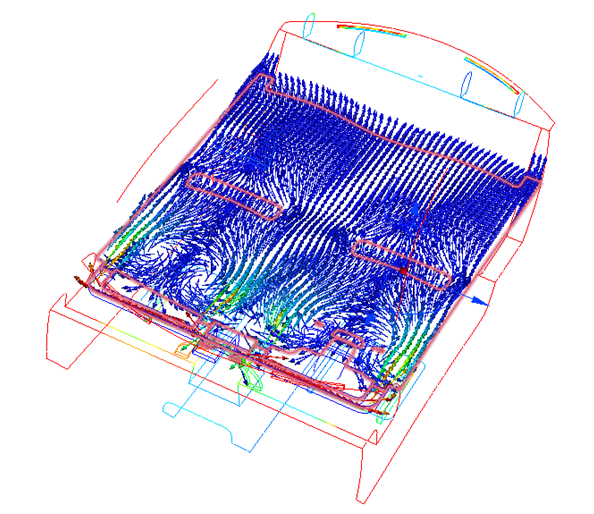

8. Osservare la distribuzione del flusso, incluse le aree di ricircolo vicino ai sedili anteriori:
9. Fare clic con il tasto sinistro del mouse sul piano dei risultati e selezionare l'icona X. Trascinare il piano al centro dell'auto:

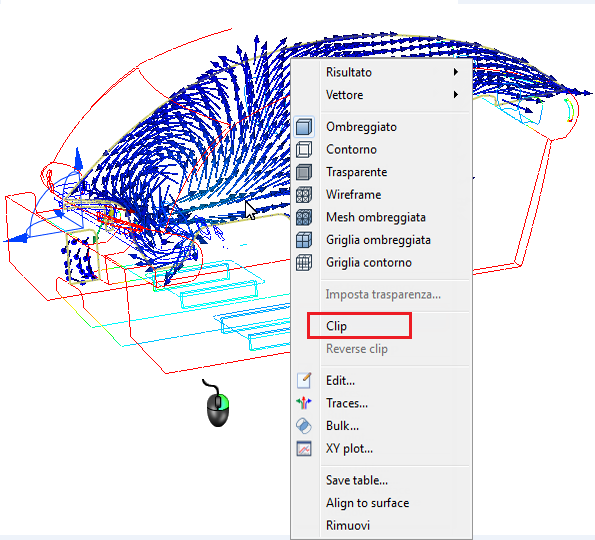

10. Fare clic con il pulsante destro del mouse sul piano dei risultati e scegliere Ritaglia.
11. Nella barra degli strumenti Accesso rapido, selezionare Ombreggiato:

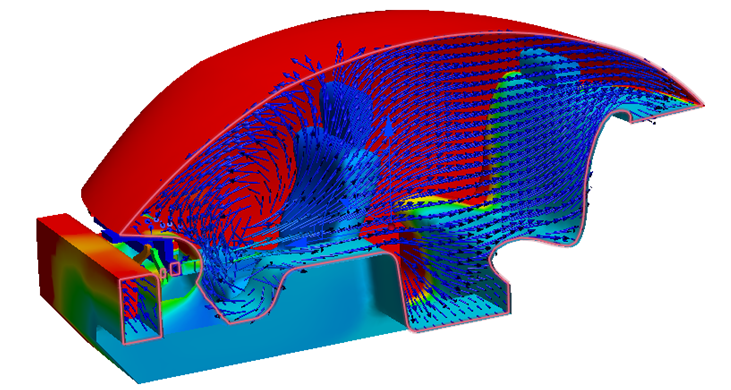

Si dovrebbe ottenere il risultato seguente: Se è visualizzato l'altro lato del modello, ruotarlo in modo da vedere il piano dei risultati, fare clic con il pulsante destro del mouse sul piano e scegliere Inverti ritaglio.
12. Fare clic con il pulsante destro del mouse sul piano e deselezionare Ritaglia.

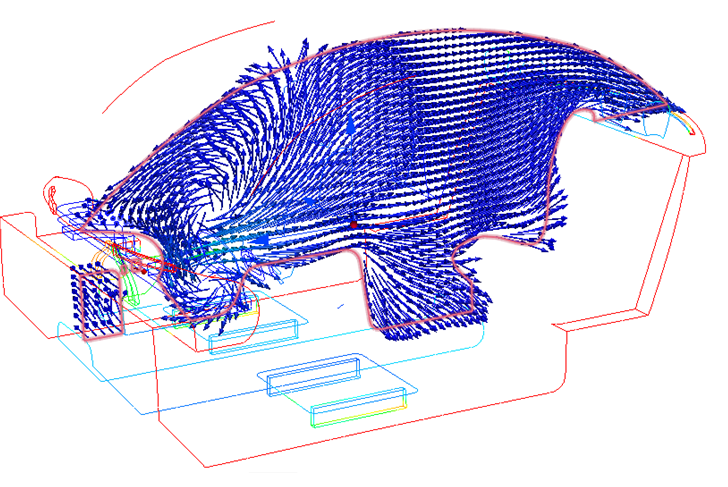

13. Visualizzare il modello come contorno selezionando Contorno nella barra degli strumenti Accesso rapido.

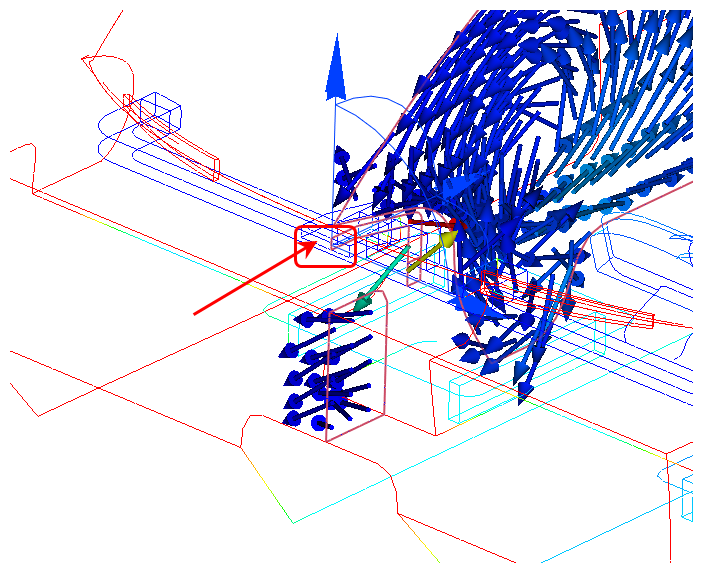

14. Per allineare il piano dei risultati rispetto all'ingresso, fare clic con il pulsante sinistro del mouse sul piano dei risultati e selezionare l'icona Allinea alla superficie.
15. Fare clic sull'ingresso.
16. Per nascondere i vettori, fare clic con il pulsante destro del mouse sul piano dei risultati e fare clic su Vettore. Selezionare Nessuno dal menu.
Dati cumulativi
17. Fare clic con il pulsante destro del mouse sul piano dei risultati e scegliere Ombreggiato.

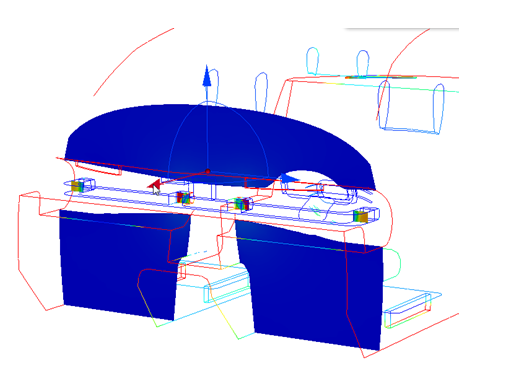

18. Trascinare l'asse normale della triade del piano di taglio per posizionare il piano attraverso i quattro registri anteriori, come mostrato:

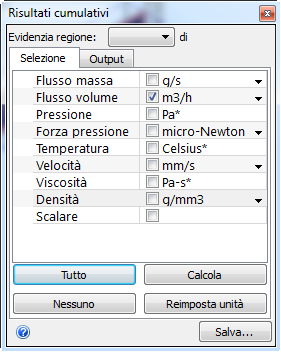

19. Confrontare il bilanciamento del flusso tra i quattro registri: selezionare Cumulativo dal gruppo contestuale Piani. Selezionare Flusso volume. Fare clic sul campo delle unità adiacente e selezionare m3/h.
20. Fare clic su Calcola.

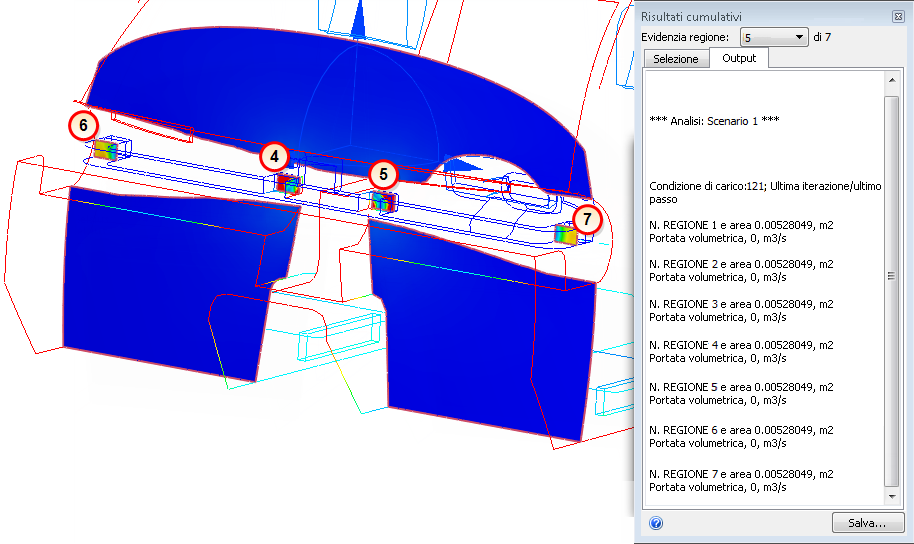

21. Selezionare delle regioni dal menu Evidenzia regione per identificare i singoli registri.

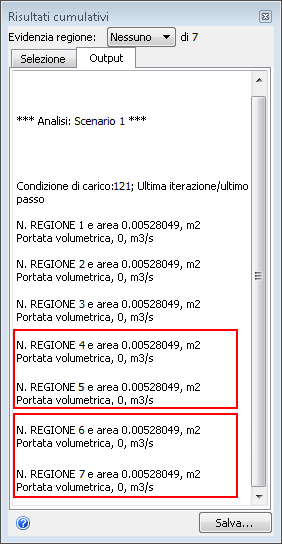

22. Osservare le portate di tutti e quattro i registri. Si noti che i due registri interni (regioni 2 e 3) forniscono ciascuno circa 20 m3/h di aria, mentre i registri esterni (regioni 6 e 7) forniscono ciascuno quasi 30 m3/h.
23. Per rimuovere il piano dei risultati esistente, fare clic con il pulsante destro del mouse sul piano e quindi su Rimuovi.
Fine dell'esercizio
