概要 - コリドー上の横断抽出ラインの位置

親基線に対する横断抽出ラインの角度に応じて、コリドー横断は 2 つの方法のいずれかで表示されます。

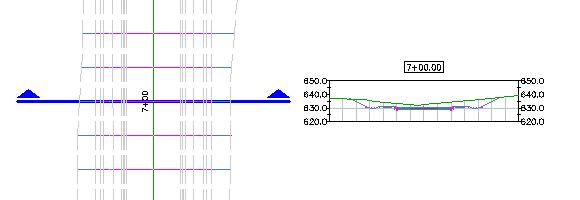

コリドー基線に対して垂直

横断抽出ラインが親基線に対して垂直の場合、横断は測点が挿入されたコリドー アセンブリを、横断抽出ラインと基線との交点に複写します。

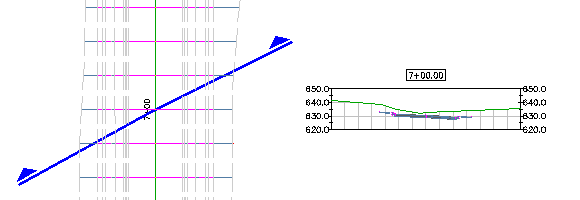

コリドー基線に対して特定の角度

横断抽出ラインが親基線に対して垂直でない場合、横断はコリドー モデルを抽出し、横断抽出ラインが横切るサブアセンブリのソリッドを作成し、スライスされたソリッドのフィーチャ(リンク、ポイント、シェイプなど)を識別し、ソリッドをスライスして断面表現を生成します。

注: 横断抽出ラインが、垂直以外の角度で描かれている場合、横断に法面展開リンクは表示されません。横断に法面展開を表示するには、横断抽出するコリドーの上部のサーフェスを作成し、次にコリドーの上部のサーフェスを横断抽出します。
