概要 - 複数のコリドー基線を抽出する

コリドー横断では、複数のコリドー基線を抽出できます。

複数の基線を抽出するコリドー断面は、次の 2 つのステップで作成します。

1. 親基線(横断抽出ラインがアタッチされる基線)上に、この基線に沿って最も近い測点に挿入されるコリドー アセンブリが再現されます。
2. 抽出ラインと交差する他のサブアセンブリ上では、横断抽出ラインによって各サブアセンブリが抽出され、サブアセンブリのソリッドが作成され、ソリッドがスライスされて横断リプレゼンテーションが作成され、スライスされたソリッド上のフィーチャ（リンク、点、形状など）が識別されます。
   注: 抽出されたアセンブリ(親基線にアタッチされていないもの)では、横断抽出ラインがアセンブリの基線に垂直である場合にのみ法面展開リンクが再現されます。複数の基線横断で完全な法面展開を表示するためには、抽出されたコリドーすべての上部サーフェスを作成し、コリドーの上部サーフェスを抽出します。

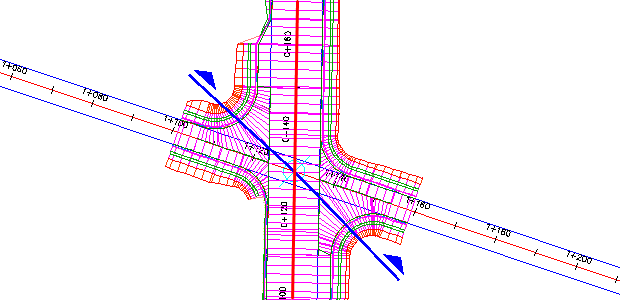

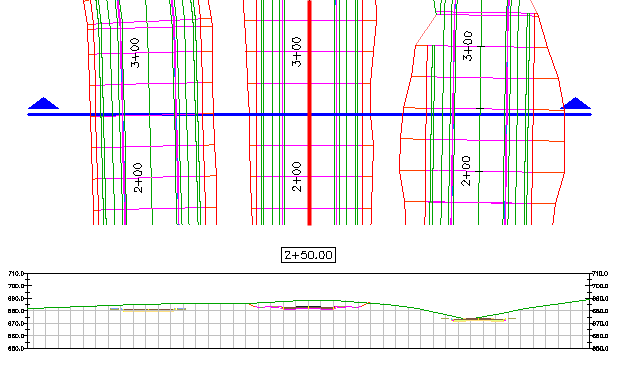

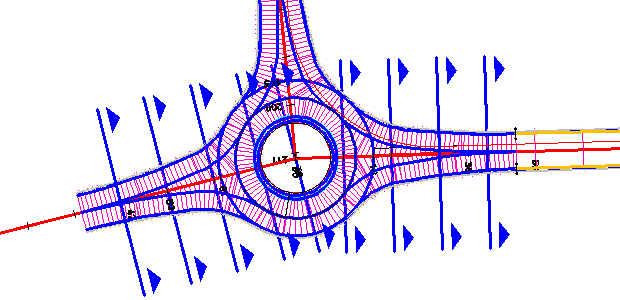

交差点、環状交差点、袋小路、出口ランプ、連絡道路のような複雑なコリドーまたは複数のコリドーの横断を抽出できます。次の図では、コリドーは複数の基線からなります。図に示された抽出ラインを使用して、横断で、これらの抽出ラインが交差する基線をどれでも抽出できます。

[横断エディタ]を使用することで、同じような方法で複数の基線のコリドーを表示できます。

コリドー形状は、マテリアル土量計算で使用されます。マテリアル数量解析を実行すると、すべてのコリドー形状が計算に使用されます。

ビデオ視聴: 複数の基線を抽出する 00:03:19 音声付き 単一の横断を使用して同時に複数の基線またはコリドーを抽出します。
