Fusion 360 ファイルを AnyCAD 参照モデルとしてインポートするには

Fusion 360 (.fusiondesign)ファイルをインポートしてファイルへ AnyCAD 参照を作成することができます。

注: AnyCAD for Fusion 360 は、Inventor 2018.2 でプレビューとして使用できます。このプレビューでは、新機能が完全にリリースされる前に、これらの新機能をテストのみを目的として Inventor 内で体験することができます。

概要

AnyCAD for Fusion 360 では、Inventor の中から AnyCAD の参照モデルとして Fusion 360 (.fusiondesign)ファイルを直接インポートすることができます。

スタートアップ

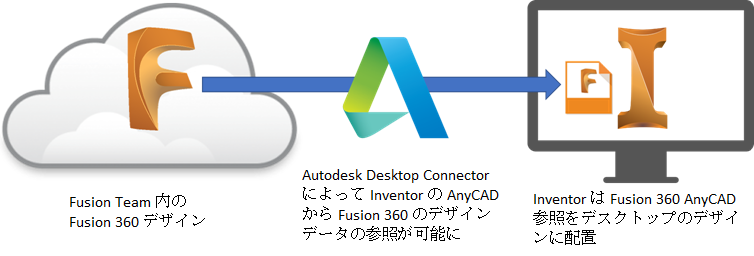

デスクトップ アプリケーションである Inventor とクラウドベースのプラットフォームである Fusion 360 の間でデータを共有するには、いくつかの設定が必要になります。

• Desktop Connector のインストール: Desktop Connector をインストールすると、お使いのコンピュータの Fusion 360 デスクトップ ドライブ から Team Fusion プロジェクトの Fusion 360 (.fusiondesign)ファイルにアクセスできるようになります。

  Fusion Team アカウントのプロファイル メニューから Desktop Connector のインストーラをダウンロードします。



• Fusion Team プロジェクト: Fusion 360 (.fusiondesign)ファイルが格納される場所です。データ共有に使用する Fusion Team アカウントを特定します。Fusion Team は、クラウド ハブ内にプロジェクト用の中心的なパーソナル作業スペースを提供します。まだ作成していない場合は、Fusion Team を作成して、プロジェクトのファイルの保存先およびアクセス先となる場所を特定します。

  詳細については、Fusion Team を参照してください。

Fusion 360 ファイルは、所有する Fusion Team ハブ、またはプロジェクト メンバーとしての参加に招待された Fusion Team ハブからのみ開くことができます。

Fusion 360 ファイルをインポートするには

1. [開く]または[インポート]コマンドを使用して、インポートする Fusion 360 (.fusiondesign)ファイルを選択します。

   Fusion 360 (.fusiondesign)ファイルをインポートする方法の詳細については、「参照または変換モデルとして他の CADシステムのファイルをインポートするには」を参照してください。

2. [開く]または[インポート]ダイアログ ボックスで、Fusion 360 ドライブ、Fusion 360 モデルのある Fusion Team ハブの順にナビゲートし、インポートする Fusion 360 (.fusiondesign)ファイルを選択します。



3. 追加するインポート オプションを選択し、[OK]をクリックします。

Fusion 360 のファイル参照を更新するには

いくつかの方法で、最新の更新で Inventor で参照した Fusion 360 モデルと同期することができます。

.fusiondesign の参照が含まれる Inventor のドキュメントを開くと、使用できる更新があるかどうかを検出します。

• パーツ ファイル: 稲妻のアイコンが有効になります。クリックすると、Fusion 360 の最新のデータに更新されます。
• アセンブリ ファイル: ファイルを更新するかどうかを尋ねるメッセージが表示されます。[はい]をクリックすると更新されます。[いいえ]を選択すると稲妻のアイコンが有効になります。
• パーツおよびアセンブリ ファイル:

  インポート後、いつでも手動で更新の有無を確認できます。

  • ブラウザで Fusion 360 ファイルを右クリックし、[更新を確認]を選択します。
