解析中は、マスター バレルと各サブバレルについてログが書き込まれます。
各サブバレルの画面出力には、バレルの成形条件と、充填および保圧の状態の進行状況が表示されます。ソルバー パラメータや材料プロパティなど、バレル間で共通の情報は、マスター バレルの画面ログに記録され、サブバレルごとに繰り返されません。
()をクリックします。
- C:¥Program Files¥Autodesk¥Moldflow Synergy 2019¥data¥commands¥ に移動します。
- mbarrellogs.vbs を選択して、[開く]をクリックします。
サブバレルごとにテキスト ウィンドウが開き、成形条件と解析情報が表示されます。次のサブバレル ログを表示するには、それぞれのウィンドウに順に移動します。
サブバレル ログをもう一度表示するには
VBS スクリプトを実行すると、サブバレル ログがテキスト ファイルに書き込まれ、そのファイルがプロジェクト フォルダに保存されます。

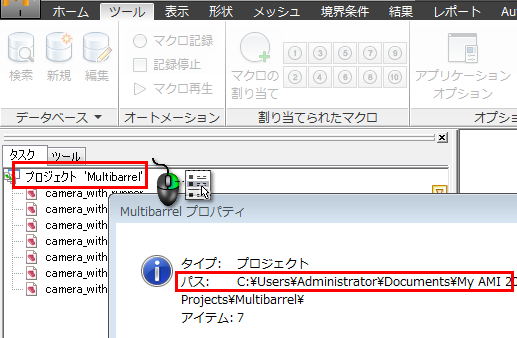

- プロジェクト名を右クリックして、ドロップダウン メニューの[プロパティ]をクリックし、プロジェクトの場所を決めます。
- プロジェクト ファイルに移動し、リストを下にスクロールしてテキスト ファイルを表示します。
