バッフルをモデリングするには: 手動

手動で作成したカーブに沿って要素を作成し、バッフルを表現します。

注: メッシュ生成時にバッフルをモデリングすることもできます。それには、インポートした冷却システムの CAD モデルから中心線を抽出し、バッフルのプロパティを適切なカーブに適用します。

次のように仮定しています。

• 既に冷却管のカーブを定義している
• これらのカーブのうち 1 つまたは複数にバッフルを追加する
• バッフルを作成する冷却管のカーブ上にノードが存在しない

注:

冷却(BEM)解析では、冷却要素がインサートを貫通していて、そのインサートの熱特性が金型の残りの部分まで異なる場合、インサート材料を指定してそれらの要素に適用する必要があります。

場合によっては、影響を受ける要素とインサートが揃うように、冷却管のカーブ上のインサート境界にノードを配置する必要があります。インサート材料を簡単に適用できるように、影響を受ける要素に別のプロパティを適用します。

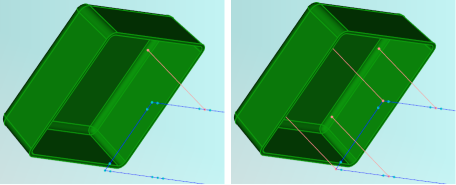

1. ([形状]タブ > [作成] > [ノードの作成])をクリックし、バッフルの原点にノードを配置します。
2. ([形状]タブ > [作成]パネル > [カーブ] > [直線の作成])をクリックし、ノードから成形品に向かう直線を作成します。少なくともバッフルの直径に等しい成形品からの距離でカーブを終了します。

3. バッフルを表すカーブを選択します。[形状]タブ > [プロパティ]パネル > [割り当て] > [新規] > [バッフル]をクリックします。
4. [バッフル]ダイアログ ボックスの[バッフル表面プロパティ]タブで、バッフルの寸法を入力します。
5. [熱伝達効率](HTE)に「0.5」と入力します。
6. [バッフル]ダイアログ ボックスの[金型プロパティ]タブのオプションから、金型材料を選択します。バッフルが金型の残りの部分まで別の材料で覆われている場合は、その材料を指定することが重要です。
7. [名前]ボックスに、バッフルとして適切な名前を入力して、[OK]を 2 回クリックします。
8. ([メッシュ]タブ > [メッシュ]パネル > [メッシュの生成])をクリックし、[メッシュ生成]をクリックします。
