平坦性と同じように、通常は成形品の一部分にのみ平行度公差があります。

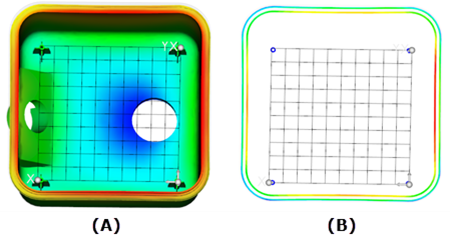

平行度には 2 つの平面が関係します。一方の平面にはアンカー システムを設定し、それを平行にする必要があります。そうすることで、アンカーの XY 平面によって平行な平面の 1 つが定義されます。したがって、Z 方向を使用して、もう一方の平面で平行度公差を測定します。結果を解釈するには、レイヤーまたはパス プロットを使用して、平行度公差のある領域を分離するのが最も簡単な方法です。下の図では、ねじボスが 1 つ目の平行平面を形成していて、シーリング サーフェスが 2 つ目の平面を形成しています。ねじボス(アンカーがあります)の上部とシーリング サーフェスを、レイヤー上で分離しています。シーリング サーフェス上の最小変位と最大変位の位置を簡単に特定できるように、変位の尺度を修正しています。
A = ねじボス上のアンカー平面で、シーリング サーフェスの平行度を測定
B = シーリング サーフェスとねじボスをレイヤーに分離し、最小値と最大値を調べるために結果をスケール
