反りは、形状の変化として定義されます。
反り解析を何回か実行すると、ジオメトリ、材料、ゲート位置、処理条件などの入力が変化したときに、反りの形状が変化することがあります。形状の変化を明らかにするには、すべてのスタディ間で一貫したアンカー システムを使用するのが最適な方法です。多くの場合、一貫したアンカー システムと、形状の変化を判断するのに役立つ他のさまざまな手法(レイヤーなど)を一緒に使用します。

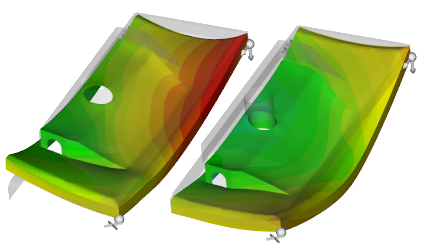

次の図では左から右に向かって成形品の反りが変化しています。左ではツイストと弓なりの組み合わせになっていますが、右ではほとんど弓なりになっています。成形品の 3 つのコーナーでアンカー システムを使用して、スタディ間での変位を比較しています。
