複数セグメントの始点を移動する

複数セグメントの始点を移動するには:

1. [ツールパス編集] タブ > [編集] パネル > [始点移動] をクリックし、[始点移動] タブを表示します。
2. [始点移動] タブ > [移動] パネル > [複数] をクリックします。
3. 線分をスケッチします。

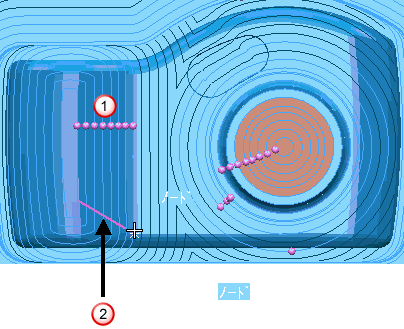

   始点のオリジナル ロケーション

   スケッチ線

   Z 下向きビューに描画される線と交差するすべての閉鎖セグメントの始点は交点に移動します。

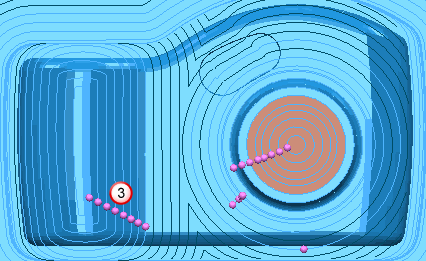

   始点の新規ロケーション

4. [始点移動] タブ > [終了] パネル > [了解] をクリックします。

注: インテリジェント カーソル が有効な場合、関連するジオメトリへのスナップにより、線を描画できます。
