パターン ページでは、ツールパスリミット、および、方向を指定します。 このページのオプションは、選択したストラテジーによって異なります。
リミット
アジマス角度 － 各ツールパスは、開始角度 で開始し、終了角度 で終了します。角度リミット は、Z 軸を中心に反時計回りに測定され、0
は X 軸上になります。 このオプションは、スタイル から 円状、線状、または 径方向 を選択した場合にのみ有効になります。
エレベーション角度 － 開始角度、終了角度、連続するパス間の角度を定義します。エレベーション値は、水平平面から測定されます。

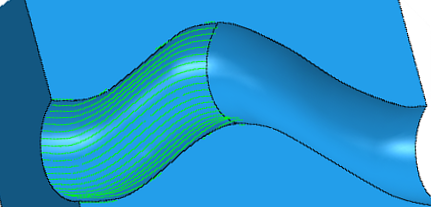

パラメーター パターン リミット － 開始 および 終了 フィールドを使用して加工領域を制限します。このオプションは、カーブ投影 仕上げ加工のみで有効になります。 開始 が 0、終了 が 0.5 の例を以下に示します。
高さ － 各ツールパスの開始時と終了時の高さを指定します。終了高さに達するまで、ツールパスが連続的にステップオーバーを追加します。
幅 － 各ツールパスの開始時と終了時の幅を指定します。終了幅に達するまで、ツールパスが連続的にステップオーバーを追加します。

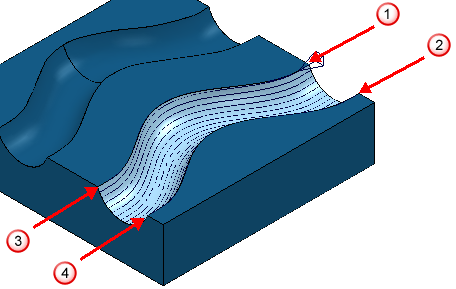

リミット（距離） － パターンのリミットを入力します。各パスは、開始 から 終了 まで通過します。最初のパスは、開始 で加工され、終了 に達するまで 連続的に ステップオーバー が追加されます。
パターン
スタイル － スタイルを選択し、パターン投影の形状を指定します。
- 線状 － 線状パターンを作成します。
- 円状 － 等高線仕上げ加工と同様に、連続した Z 高さで円状パターンを作成します。
- スパイラル － スパイラル パターンを作成します。
- 径方向 － ポイントから径方向に外側に延びる線のパターンを作成します。
パターン方向 － パターンの方向を選択します。サーフェスパラメトリック方向である U、および、V の 2 種類のオプションを利用することができます。
- U の パターン方向:
- V の パターン方向:
スパイラル － スパイラル パスを作成します。これにより、工具負荷状態、および、歪みが一定になります。また、工具リフト数は最少になりますが、加工時間が最大になります。
順序変更 － 連続するツールパス セグメントの加工方法を選択します。詳細については、ラスター順序 を参照してください。 このオプションは、スタイル から 円状、または、線状 を選択した場合にのみ有効になります。
- 片道 － 工具は単一方向のみで加工を行います。
- 往復（安全高さ） － 工具は双方向で加工を行います。
- 往復（面上 / 面上リンク） － 工具は双方向で加工を行います。また、連続ツールパスセグメントを連結します。
開始コーナー － 加工を開始するコーナーを選択します。4 つの開始コーナーから選択することができます。
最小 U 最小 V
最大 U 最小 V
最小 U 最大 V
最大 U 最大 V
シーケンス － ツールパスセグメントのシーケンスを選択します。 これは、ボトル型のような形状の線投影に有用です。 このオプションは、スタイル から 円状、または、線状 を選択した場合にのみ有効になります。
- なし － ラスタータイプ動作を保持します。
- 外から内 － パターンの外側領域から内側に加工するようにツールパス セグメントを順序付けます。
- 内から外 － パターンの内側領域から外側に加工するようにツールパス セグメントを順序付けます。
方向 － スパイラル パターンの回転方向を指定します。このオプションは、スタイル から スパイラル を選択した場合にのみ有効になります。
