作業平面に複数の変換を適用する方法

複数変換 を使用し、作業平面に複数の 移動、または、回転 を速やかに適用することができます。

[複数変換] ダイアログは、[作業平面変換] タブ > [変換] パネル > [複数] をクリックして表示します。

注: 変換の方向は、情報 ツールバーを使用して基準作業平面 のいずれかで定義されます。

円状 タブに関する詳細については、複数変換 円状 を参照してください。

長方形 タブには、以下のオプションが表示されます。

行数 - 値を入力、または、 を使用して行数を指定します。

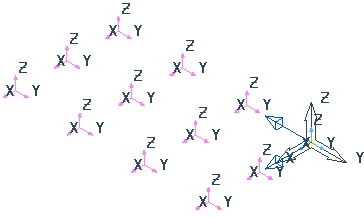

この作業平面変換には、3 つの行と 4 つの列があります。

行間の距離 - 任意のインスタンスと次のインスタンス間の距離を入力します。

パターン軸回転 - 基準作業平面で、変換を時計回りに 90 回転します。

例: このオプションによる変換前

変換後

アクティブ作業平面の原点 - アクティブ作業平面が原点になります。 アクティブ作業平面がない場合、グローバル座標系が原点になります。

境界ボックス中心の軸 - 原点は、全エンティティを含む境界ボックスの中心になります。

原点移動 - グラフィック ウィンドウでドラッグ、または、ステータス バーの のいずれかを使用して に座標を入力し、原点を移動します。

列間の距離 - 任意のインスタンスと次のインスタンス間の距離を入力します。

列数 - 値を入力するか、または を使用して列数を指定します。

中空ボックス -変換の周囲に重複カーブを配置し、中心のカーブを削除します。

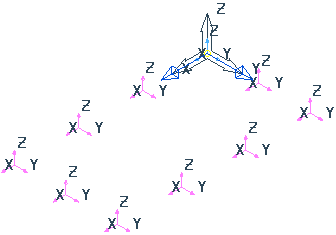

例: このオプションによる変換前

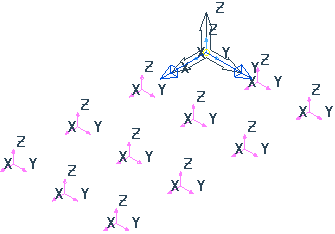

変換後

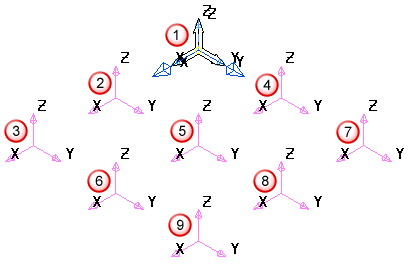

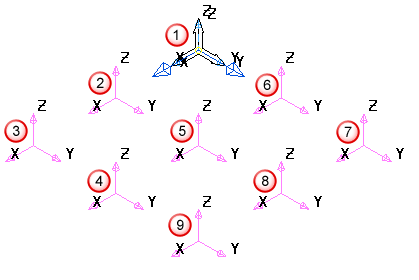

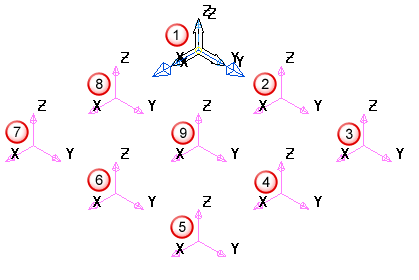

ソート - エクスプローラーの新規作業平面の作成順序を定義します。

詳細については、長方形変換の例 を参照してください。ここでは、長方形パターンを使用したツールパス上への複数移動の作成方法を説明しています。ただし、作業平面でも概念は同様です。
