複数変換 ダイアログ 円状 タブを使用し、作業平面に複数の 回転 変換を適用します。
、
、
のいずれかで定義されます。円状 タブには、以下のオプションが表示されます。
角度 － 変換時のエレメント間の角度を入力します。 スライダーの使用、または、エレメント 数 の指定により、角度を定義することもできます。
角度ロック － 回転角度の自動計算の有効 / 無効を切替えます。
- 計算済み － PowerMill に計算された値を表示します。この場合、角度 = 360 / 数 である、全円状パターンの使用が想定されます。
編集済み － 入力値を表示します。 この値を自動計算値に変更するには、 をクリックします。 角度、および、数 値は、個別に機能します。これにより、全円状パターンの代わりに、部分円を作成することができます。
半径 － パターンの半径を入力します。 スライダーを使用した半径の指定も可能です。
固定半径 － 回転半径の自動定義の有効 / 無効を切替えます。
- 計算済み － PowerMill に計算された値を表示します。半径は、
で定義された回転中心からカーブセットの中心までの距離になります。 - 編集済み － 入力値を表示します。 この値を自動計算値に変更するには、 をクリックします。

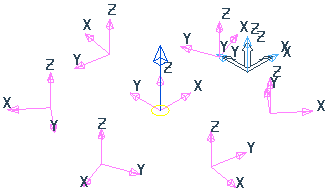

時計回りで回転 － 角度 の半分で、変換を時計回りに回転します。 このボタンをクリックすると、オフセット角度 が更新されます。 たとえば、次のような元の変換があります。

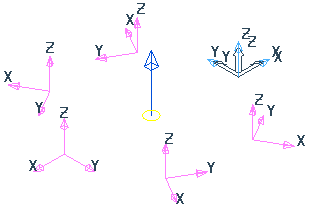

をクリックして オフセット角度 を -45
に更新すると、次のようになります。
反時計回りで回転 － 角度 の半分で、変換を反時計回りに回転します。 このボタンをクリックすると、オフセット角度 が更新されます。
アクティブ作業平面の原点 － アクティブ作業平面が原点になります。 アクティブ作業平面がない場合、グローバル座標系が原点になります。
境界ボックス中心の軸 － 原点は、全エンティティを含む境界ボックスの中心になります。
原点移動 － グラフィック ウィンドウでドラッグ、または、ステータス バーの
、
、
のいずれかを使用して
に座標を入力し、原点を移動します。
数 － 値を入力し、円状パターン内のエンティティ数を指定します。角度がロック解除 されている場合、角度も更新されます。角度がロック されている場合、角度、および、数 は個別に作用します。
オフセット角度 － 変換の開始角度を入力します。 たとえば、次のように使用されます。
オフセット角度 －0:
オフセット角度 － 20:
回転 － 変換周囲のカーブの回転、または、移動を指定します。 たとえば、次のように使用されます。
回転 / コピー
回転 / 移動
中心エレメント － 円の中心に、カーブの追加コピーを作成します。 たとえば、次のように使用されます。

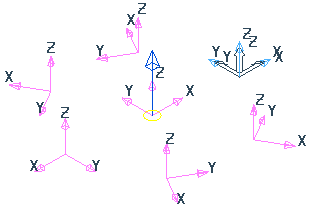

中心エレメント を選択した場合:
中心エレメント を選択解除した場合:
ソート － エクスプローラーの新規作業平面の作成順序を定義します。
時計回りで回転 － 時計回り方向で、重複エンティティを加工するツールパスを作成します。
反時計回りで回転 － 反時計回り方向で、重複エンティティを加工するツールパスを作成します。
詳細情報については、円状変換の例 を参照してください。ここでは、円状パターンを使用したツールパス上への複数回転の作成方法を説明します。ただし、作業平面でも概念は同様です。
