ポート領域切削ダイアログの ポート領域切削 ページでは、ポート内の素材を早送りで削除するためのオプションを指定します。
パターン － パターンを選択し、後続加工のポートロケーション、および、方向を指定します。パターンの用途は以下の通りです。
- 加工対象ポートを明示
- スライス方向を制御 － スライスはパターンに垂直になります。作業平面リミット を使用すると、作業平面はパターンを無効にします。
- 最初に加工されるポートの端末を指定
工具クリアランス － 工具シャンク、および、ホルダーのクリアランスを入力します。これは、定義済み 残し代 への追加事項で、カスプ、または、未加工素材と工具の側面の干渉を回避するために追加されます。ポート領域切削は、可能な限り一連の 3+2 軸スライスを使用します。
ホルダークリアランス
シャンククリアランス
工具シャフト クリアランス
加工方向 － 加工手法を選択します。
次から 加工方向 を選択します。
- ダウンカット － 可能な場合はダウンカットを使用し、ツールパスを作成します。工具進行方向から見て、工具は加工済みエッジの左側になります。
- アップカット － 可能な場合、アップカットを使用し、ツールパスを作成します。工具進行方向から見て、工具は加工済みエッジの右側になります。
- 任意方向 － ダウンカット、および、アップカットを使用し、ツールパスを作成します。これにより、工具リフト数、および、工具移動数が最少になります。
トレランス － トレランスを入力し、ツールパスがモデルの輪郭をたどる精度を指定します。
残し代 － ガウジチェック時に、トレランス内でモデル上に残す素材量を入力します。
コンポーネント残し代 － コンポーネント残し代 ダイアログを表示します。ここでは異なるサーフェスの残し代を指定できます。

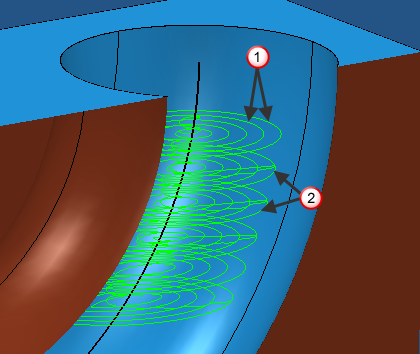

ステップオーバー － ポートの中心に向かう連続加工パス間の距離を入力します。ポート領域切削 ツールパスの後続のオフセットは、ポートの中心に向けてポートのエッジから移動します。
工具からステップオーバーコピー － アクティブ工具の 加工データ から、径方向切込みを読込みます。 径方向切込みは、工具軸に垂直に測定されます。
に変化します。Z 方向削り込み量 － 異なる加工レベル間の距離を入力します。
工具から Z 方向削り込み量コピー － アクティブ工具の 加工データ から、軸方向切込みを読込みます。 軸方向切込みは、工具軸沿いに測定されます。
に変化します。プレビュー － ツールパスの作成に使用するパターンを表示します。
表示 － プレビューパターンを表示します。
