この演習では粒子追跡を使って流れ結果を理解する方法について学びます。

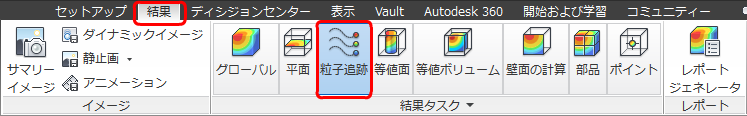

1. [結果]タブの[粒子追跡]をクリックします。
[セットを作成]コンテキスト リボンで、[シードの種類]を[細分割領域]、[シード パターン]を[グリッド]、[シードの密度]を 0.1 に設定します。[追加]をクリックします。

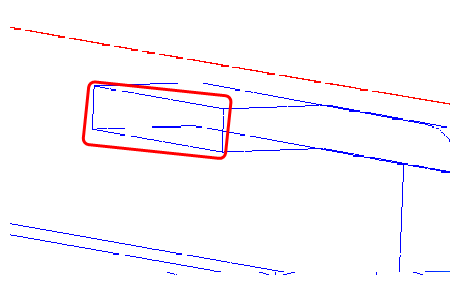

3. 平面をクリックします。

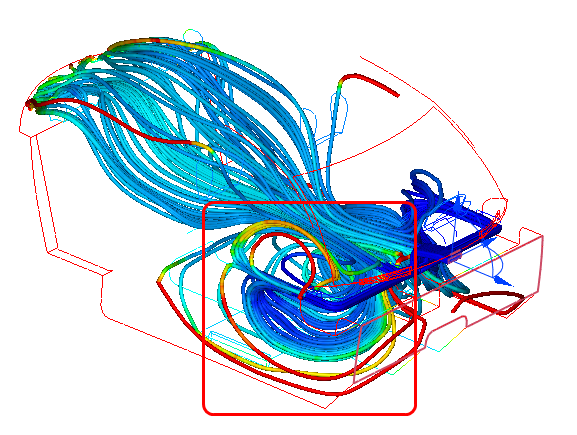

4. シート前部の循環の発生を確認します。これにより空気がリアシートに到達できないことがわかります。
注: 粒子追跡はグローバル結果によって色分けされています。上記の画像では、温度により色分けされています。
5. リアシートに到達する流れのほとんどはキャビンの中央からきていることに注目してください。モデルの外側を右クリックし、サマリーイメージをキャプチャを選択します。
注: このビューは、モデルがなぜこのような挙動になっているかを説明し、他のコンフィギュレーションと比較するのに使用します。
6. 後で使用するためにこれらの粒子追跡を保存するには、モデルの外側で右クリックし、[ビュー設定ファイルを保存]を選択します。このビュー設定ファイルに "traces" という名前を付けます。
7. 粒子追跡を削除するには、トレースで右クリックして、[削除]をクリックします。
演習が終わりました。
