제목 블록 업데이트

매핑된 AutoCAD Electrical toolset 값으로 제목 블록 속성을 업데이트합니다.

1. AEGS가 활성 도면이 아닌 경우 프로젝트 관리자에서 AEGS를 마우스 오른쪽 버튼으로 클릭하고 활성화를 선택합니다.
2. 프로젝트 관리자에서 AEGS 프로젝트를 두 번 클릭하여 확장합니다.
3. AEGS11 도면을 두 번 클릭하여 엽니다.
4. 프로젝트 탭 기타 도구 패널 제목 블록 업데이트를 클릭합니다. 찾기

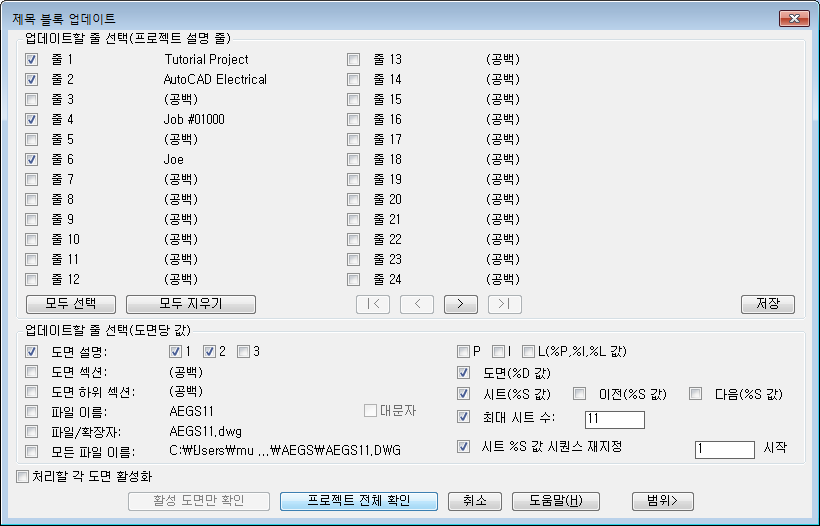

   제목 블록 업데이트 대화상자가 표시됩니다.

5. 제목 블록에서 업데이트할 프로젝트와 도면 값을 선택합니다.
   • 줄1
   • 줄2
   • LINE4
   • LINE6
   • 도면 설명: 1 및 2
   • 도면(%D 값)
   • 시트(%S 값)
   • 최대 시트 수
   • 시트 %S 값 시퀀스 재지정: 1

6. 프로젝트 전체 확인을 클릭합니다.
7. 처리할 AEGS01~AEGS05 및 AEGS11 도면을 선택하고 처리 v를 클릭합니다.
   주: 이 연습을 위해 AEGS01~AEGS05 도면은 제목 블록에서 WD_TB 속성을 포함하여 제공됩니다.
8. 확인을 클릭합니다.
