이중선 정보

이중선은 평면도에 벽을 그리는 효과적인 방법을 제공합니다. 이중선의 끝점을 연결하는 선인 끝막음과 각각의 이중선 세그먼트는 실제로는 개별적으로 편집할 수 있는 별개의 선 객체입니다.

이중선을 직선 세그먼트 또는 호로 그릴 수 있습니다. 폭은 선 사이의 거리를 결정합니다. 이중선을 그리기 전이나 첫 번째 점을 지정한 후에 폭을 지정할 수 있습니다.

이중선 배치를 사용하여 끌기선 조정

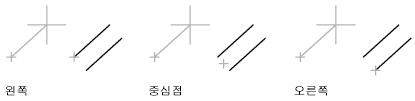

끌기선은 이중선의 배치를 결정하는 러버밴드 선입니다. 이중선이 중심에 배치되는지 여부나 끌기선의 오른쪽 또는 왼쪽으로 간격띄우기되는지 여부를 조정할 수 있습니다.

간격띄우기 음수 값은 이중선의 간격띄우기 면을 특정 점의 왼쪽으로 배치하고 양수 값은 오른쪽으로 배치합니다. 해당 선의 시작점에서 끝점을 바라보는 것처럼 가정하여 왼쪽 및 오른쪽을 결정합니다.

이중선 끝 설정

이중선의 끝은 열려 있거나 닫혀 있을 수 있고 각 끝이 서로 다를 수도 있습니다. 끝막음이 켜져 있으면 프로그램은 지정된 끝을 연결하거나 끝막음합니다. 자동 옵션은 객체로 스냅되지 않는 끝만 자동으로 끝막음합니다.

이중선 교차점 조정

이중선을 스냅하는 경우 이중선, 선 또는 호에 끊기를 추가할지 여부를 지정할 수 있습니다.

객체에 이중선 스냅

기존 객체에 스냅하여 이중선을 시작하거나 끝낼 수 있습니다. 스냅 처리의 속도를 높이려는 경우 프로그램에서 가능한 객체 스냅을 검색할 영역의 픽셀 크기를 지정할 수 있습니다. 이중선은 이 검색 영역에서 찾는 객체에 스냅하여 시작하거나 끝납니다. 각 이중선의 다리는 객체와 명확한 접합점을 형성하도록 조정됩니다.
