치수에 맞춤이나 공차를 추가하려면 AMPOWERDIM 명령을 시작하고 맞춤이나 공차를 추가합니다.
맞춤이나 공차의 기본 표시가 적절하지 않으면 파워 치수기입 리본 상황별 탭의 표시 드롭다운 리스트 또는 방법 드롭다운 리스트에서 사용 가능한 미리 정의된 세트에서 다른 표시를 선택합니다.
미리 정의된 세트가 부적절한 경우 시스템 편집기를 사용하여 자신만의 사용자화된 맞춤 표시 및 공차 방법을 작성할 수 있습니다. 이 페이지에서는 시스템 편집기 항목 및 키에 연관된 정보를 설명합니다.

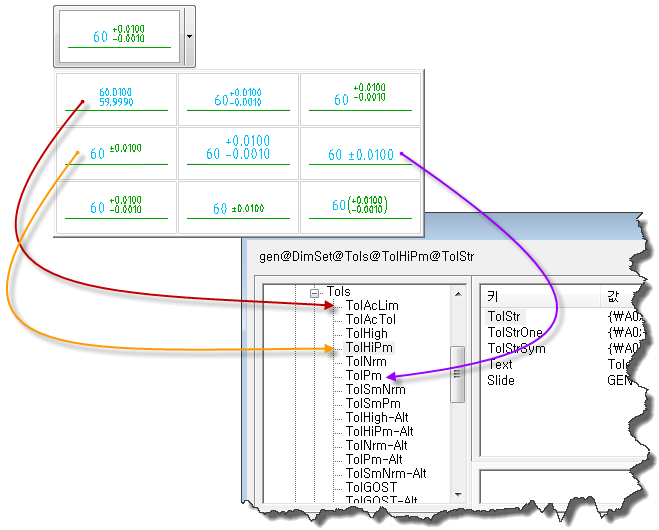

공차 드롭다운에 있는 공차 썸네일은 시스템 편집기의 Acad/M > DimSet > Tols에 있는 처음 8개 항목에 해당합니다. 이러한 항목의 이름은 “Tol”로 시작됩니다(예를 들어 TolHigh). 남은 항목은 공차의 대체 단위 표시를 참조하고 이름은 “-Alt “로 끝납니다. 예를 들어 TolHigh-Alt는 TolHigh의 대체 단위 표시입니다.
시스템 편집기 항목과 공차 표시 간 대응 관계
Acad/M
DimSet Tols의 항목(위부터 아래로)은 리스트의 공차 표시(왼쪽부터 오른쪽으로)에 대응됩니다.

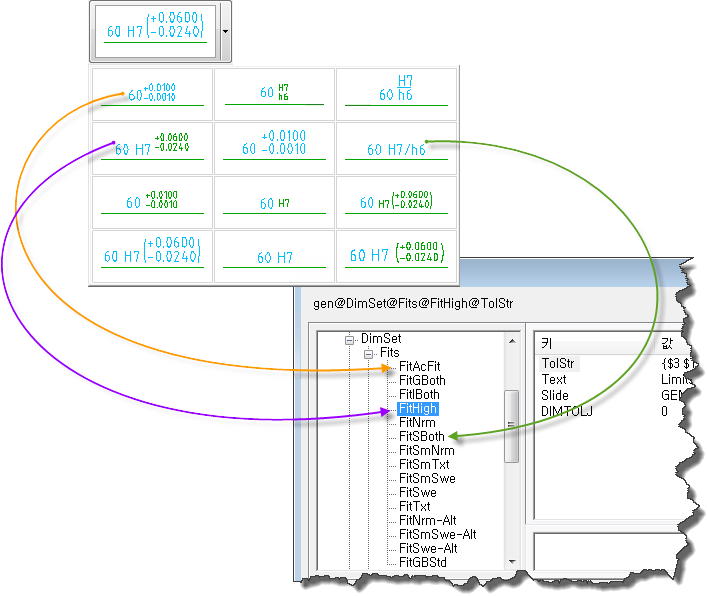

공차와 마찬가지로, 맞춤 표시 대화상자의 12개 표시는 시스템 편집기의 Acad/M > DimSet >Fits에 있는 처음 11개 항목에 대응됩니다. 이러한 항목의 이름은 “Fit”로 시작됩니다(예를 들어 FitNrm). 남은 항목은 맞춤의 대체 단위 표시를 참조하고 이름은 “-Alt “로 끝납니다. 예를 들면 FitNrm -Alt는 FitNrm의 대체 단위 표시입니다.
시스템 편집기 항목과 맞춤 표시 간 대응 관계
Acad/M DimSet Fits의 항목(위부터 아래로)은 맞춤 표시 리스트의 공차 표시(왼쪽부터 오른쪽으로)에 해당합니다.
“Fits” 및 “Tols” 아래의 항목 키

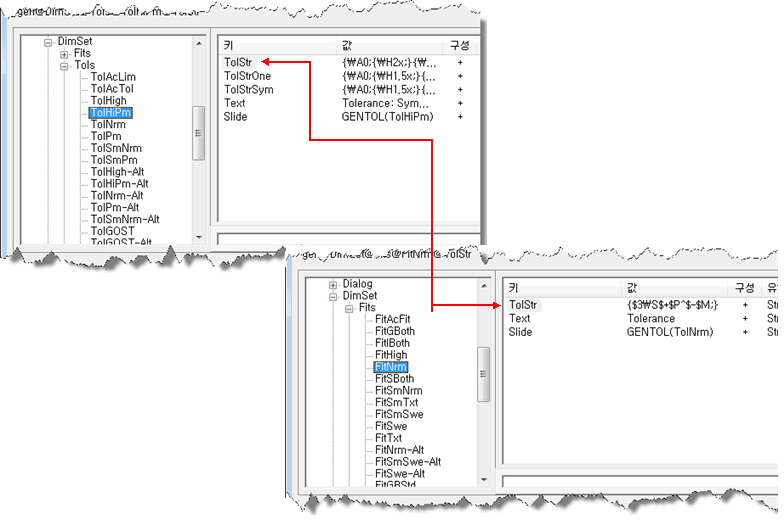

“Fits” 및 “Tols” 아래의 항목 키는 항목이 맞춤 또는 공차인지에 상관없이 동일합니다.
“Fits” 및 “Tols” 아래의 항목 키
“Fits” 및 “Tols” 아래의 항목 키는 항목이 맞춤 또는 공차인지에 상관없이 동일합니다.
키 및 포함되는 값은 다음과 같습니다.
|
슬라이드 |
버튼 면에 표시되는 그래픽의 이름입니다. 이 이름은 보통 MSLIDE 명령으로 작성된 슬라이드 파일(*.sld)의 이름입니다. |
|
|
문자 |
버튼 캡션에 대한 문자입니다. |
|
|
TolStr |
공차 표현식이 포함됩니다. 일반적으로 MTEXT 형식 코드와 특수 문자의 조합으로 이루어집니다. |
|
|
TolStrSym |
대칭 공차에 사용되는 공차 표현식이며 공차는 ±; 9.9999 형식으로 표현됩니다. 이 키가 존재하지 않으면 시스템은 TolStr을 따릅니다. |
|
|
TolStrOne |
편심된 공차에 사용되는 공차 표현식입니다. 이 키가 존재하지 않으면 시스템은 TolStr을 따릅니다. |
|
|
TolStrNeg |
0이 아닌 공차가 음수인 편심된 공차에 사용되는 공차 표현식입니다. 이 키가 존재하지 않으면 시스템은 TolStrOne을 따릅니다. |
|
|
DIM___ |
이 키와 동일한 이름이 있는 AutoCAD 치수 변수를 설정하는 데 사용되는 수치값입니다. |
공차 표현식에서 사용되는 MTEXT 형식 코드
MTEXT 형식 코드는 백슬래시(“₩”)로 시작하고 세미콜론(“;”)으로 끝납니다. MTEXT 형식 문자 세트는 공차 표현식에서 사용할 수 있습니다. 아래의 리스트는 공차 표현식에서 가장 일반적으로 사용되는 형식 코드입니다.
|
￦Hnnn; |
문자 높이를 nnn(절대 치수)으로 변경합니다. |
|
|
￦Hnnnx; |
문자 높이를 현재 문자 높이에 대해 nnn배 변경합니다. |
|
|
￦Cnnn; |
색상을 nnn으로 변경합니다. |
|
|
￦Fnnn; |
문자 글꼴을 nnn으로 변경합니다. |
|
|
￦Annn; |
정렬 값을 nnn으로 설정합니다. 유효한 값은 0, 1, 2(아래쪽, 중심, 위쪽)입니다. |
|
|
￦Snnnn^mmm; |
각각의 위쪽에 2개의 문자를 스택합니다(nnnn 문자는 mmm 문자 위쪽에 스택됨). |
|
|
{ .... } |
괄호 내에 있는 형식은 괄호 내에 있는 문자에 대해서만 적용됩니다. |
공차 표현식에서 사용되는 특수 문자
공차 표현식에서 가장 일반적으로 사용되는 특수 문자는 다음과 같습니다.
|
$T |
예를 들어, "h7" 또는 "js6"과 같은 맞춤 기호를 삽입합니다. |
|
|
$X |
두 가지 유형의 맞춤을 지원하기 위해 두 번째(보어) 맞춤 기호를 지정합니다. 이 기호를 사용하는 경우 "$T"는 항상 샤프트 맞춤입니다. |
|
|
$P |
부호 없이 상한 편차를 표시합니다. |
|
|
$+ |
상한 편차 부호를 표시합니다. 적절한 부호("+" 또는 "-")가 편차 값에 따라 지정됩니다. |
|
|
$CP |
치수값과 상한 편차의 합을 표시합니다. 예제: 상한 편차가 +0.010인 30 단위의 치수값은 30.010으로 표시됩니다. |
|
|
$M |
부호 없이 하한 편차를 표시합니다. |
|
|
$- |
하한 편차 부호를 표시합니다. 적절한 부호("+" 또는 "-")가 편차 값에 따라 지정됩니다. |
|
|
$CM |
치수값과 하한 편차의 합을 표시합니다. 예제: 하한 편차가 -0.030인 30 단위의 치수값은 29.970으로 표시됩니다. |
|
|
$a_ |
대체 단위를 표시합니다. 방법: |
|
|
$aD - 치수값 |
||
|
$aP - 상한 편차 |
||
|
$aM - 하한 편차 |
||
|
$aCP - 치수 및 상한 편차의 합 |
||
|
$aCM - 치수 및 하한 편차의 합 |
||
|
$2 |
색상을 작은 문자(2.5mm)에 할당된 색상으로 변경합니다. |
|
|
$3 |
색상을 큰 문자(3.5mm)에 할당된 색상으로 변경합니다. |
예:
-
맞춤 표현식의 예
$T {￦H0.7x;$2 ￦A0;￦S$+$P^$-$M;}
$T
이 경우 맞춤 기호는 "lc3"입니다. 이 특수 문자에 형식 정보가 추가되지 않았으므로 특수 문자는 치수 문자와 동일한 높이를 갖습니다.
{
여는 중괄호로, 형식 코드를 괄호 내부의 문자에 적용하기 위해 괄호를 시작합니다.
￦H0.7x;
문자 높이를 치수 문자 높이의 0.7배로 설정합니다.
$2
문자 색상을 작은 문자에 정의된 색상으로 설정합니다.
￦A0;
수직 정렬을 아래쪽으로 설정합니다.
￦S
상한 편차($+$P)가 하한($-$M) 편차의 상단에 놓이도록 설정합니다. 캐럿 문자 "^" 및 세미콜론 문자 ";"와 함께 "￦S"를 사용하는 표현식 "￦S$+$P^$-$M;"은 형식 ￦Snnnn^mmm;로 매핑됩니다.
$+
상한 편차에서의 양수 (+) 부호
$P
상한 편차의 값
$-
하한 편차에서의 음수 (-) 부호
$M
하한 편차의 값
}
닫는 중괄호로, 형식 코드를 괄호 내부의 문자에 적용하기 위해 괄호를 닫습니다.
-
맞춤 대체 단위 표시에 대한 표현식 예
$T {￦H0.71x;$2￦S$+$P^$-$M;}{￦H1.4x;[}$aD{￦H0.71x;$2￦S$+$aP^$-$aM;}{￦H1.4x;]}
주: AutoCAD Mechanical toolset에서는 대체 단위를 처리하기 위해 AutoCAD에 의존하지 않습니다. 대신 대체 단위를 공차 표현식으로 작성합니다.$T
이 경우 맞춤 클래스는 "lc3"입니다.
{ ... }
편차 +.0000 및 -.0018입니다. 편차의 처리 방법을 분석하려면 앞의 예를 참조하십시오.
{H￦1.4x;[}
문자 높이를 치수 문자 높이의 1.4배로 설정하고 대체 단위의 시작을 표시하는 왼쪽 대괄호를 그립니다.
$aD
이 경우 대체 단위 치수값은 238.43mm입니다.
{ ... }
편차는 +0.0000mm 및 - 0.0457mm입니다. 편차의 처리 방법을 분석하려면 앞의 예를 참조하십시오.
{￦H1.4x]}
문자 높이를 치수 문자 높이의 1.4배로 설정하고 대체 단위의 끝을 표시하는 오른쪽 대괄호를 그립니다.
