폴리선의 호 및 호 세그먼트의 호 길이 치수를 작성합니다.
찾기
요약
이 명령을 실행하면 AMPOWERDIM 명령의 반지름

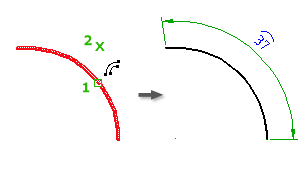

호 길이 옵션으로 바로 이동되므로 응답해야 하는 프롬프트 수가 줄어듭니다. 이 명령이 작성하는 치수는 호를 따라 두 점 간 거리를 측정합니다.
프롬프트 리스트
다음 프롬프트가 표시됩니다.
- 호 또는 폴리선 호 세그먼트 선택
- 치수 작성 대상 호 또는 원을 지정합니다.
- 치수선 위치
- 치수선을 배치할 위치를 지정합니다. 치수를 호 외부에 배치하여 결과적으로 치수가 호 외부를 가리키는 경우 AutoCAD Mechanical toolset에서 자동으로 호 치수보조선을 그립니다.
- 부분
- 호의 일부에 대해서만 호 길이 치수를 작성합니다.
- 호 길이 치수의 첫 번째 점 - 호 길이 치수의 첫 번째 치수보조선 원점을 지정합니다.
- 호 길이 치수의 두 번째 점 - 호 길이 치수의 두 번째 치수보조선 원점을 지정합니다.
- 옵션
-
이 명령 세션의 옵션을 미리 구성할 수 있는 파워 치수 옵션 대화상자를 표시합니다.
주: 이 옵션은 AMPOWERDIMEDITOR 시스템 변수가 0으로 설정되어 있거나 리본이 꺼져 있는 경우에만 명령행에 표시됩니다.
