주석 레이블 스타일은 도면에서 선택한 점에 삽입되며 실제로 특정 객체에 부착되지는 않습니다. 참조된 문자 구성요소를 사용하여 도면의 다른 객체에 대한 참조를 포함할 수 있습니다.
도면에서 주석 레이블을 편집(또는 재지정)하여 고유한 정보를 설명하는 문자를 변경할 수 있습니다. 이런 방식으로 삽입할 각 주석에 대해 별도 레이블 스타일이 없어도 됩니다. 자세한 내용은 레이블 문자를 재지정하려면을 참고하십시오.

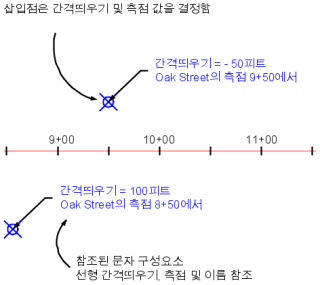

주석 레이블의 삽입점을 사용하여 위치 기반의 참조된 문자 데이터를 식별할 수 있습니다. 예를 들어, 다음 그림에서 삽입점은 레이블에 나타나는 측점 값과 간격띄우기 값을 결정합니다.
이 구성요소는 문자 구성요소 편집기에서 다음과 같이 설정됩니다.
간격띄우기 = <[간격띄우기(Uft|P3|RN|Sn|OF|AP)]>피트
<[이름(CP)]>의 측점 <[측점 값(Uft|FS|P2|RN|AP|Sn|TP|B2|EN|W0|OF)]>에서
참조된 객체가 변경되면 주석 레이블의 참조된 문자 구성요소가 업데이트되지만 주석 레이블 자체는 특정 객체에 부착되지 않습니다. 따라서 그러한 구성요소는 참조된 객체 또는 스냅한 객체를 이동해도 이동되지 않습니다. 주석 레이블 위치를 조정하려면 수동으로 이동해야 합니다.
