Autodesk Civil 3D와 Autodesk InfraWorks 간에 데이터 교환 정보

로컬 Autodesk InfraWorks 모델 또는 InfraWorks에서 내보낸 IMX 파일을 참조하여 Autodesk InfraWorks 데이터를 Autodesk Civil 3D로 가져올 수 있습니다. Civil 3D DWG 파일에 데이터 소스로 링크하여 Civil 3D 데이터를 InfraWorks로 가져올 수 있습니다.

데이터 교환 워크플로우

InfraWorks로 초기 설계를 완료한 다음 InfraWorks 모델을 Autodesk Civil 3D로 가져와서 상세 설계를 계속할 수 있습니다.

또는 Civil 3D에서 프로젝트를 시작한 다음 설계 프레젠테이션을 작성하거나 InfraWorks에서 추가 설계 작업을 완료할 때 이 프로젝트를 InfraWorks로 가져올 수 있습니다.

주: InfraWorks에서 작업한 Civil 3D 도면에 연결하려면 같은 컴퓨터에 InfraWorks 및 Civil 3D가 모두 설치되어 있어야 합니다.
InfraWorks를 사용하여 초기 설계 완성

InfraWorks에서 작성된 구성요소 도로

Civil 3D에서 모델을 열고 Civil 3D를 사용하여 계속 상세 설계 진행

InfraWorks 구성요소 도로를 Civil 3D로 가져올 때 작성된 코리더

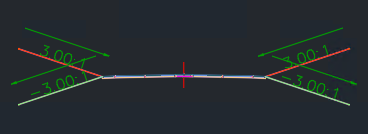

InfraWorks 구성요소 도로를 Civil 3D로 가져올 때 작성된 표준횡단

Civil 3D 도면을 InfraWorks로 가져오는 방법에 대한 자세한 내용은 InfraWorks 도움말에서 Autodesk Civil 3D와 데이터 교환 정보 및 InfraWorks 모형에 Autodesk Civil 3D 데이터를 추가하려면을 참조하십시오.

응용프로그램 요구사항

InfraWorks 데이터를 Civil 3D로 가져오기 위해 Autodesk Civil 3D와 동일한 컴퓨터에 Autodesk InfraWorks를 설치할 필요는 없습니다. 그러나, 로컬 InfraWorks 모형(SQLITE 파일)을 여는 옵션은 InfraWorks를 동일한 컴퓨터에 설치한 경우에만 사용할 수 있습니다. InfraWorks가 설치되지 않은 경우에는 InfraWorks에서 내보낸 IMX 파일을 사용하여 InfraWorks 데이터를 Civil 3D로 가져올 수 있습니다.

InfraWorks 내에서 Civil 3D DWG를 사용하는 옵션은 Civil 3D가 InfraWorks와 동일한 컴퓨터에 설치된 경우 사용할 수 있습니다.

좌표계 및 단위

InfraWorks 모델과 Civil 3D 도면 간에 객체를 교환할 준비를 할 때 다음 지침을 따라 좌표계와 단위를 설정하는 것이 좋습니다.

객체 설정

객체 설정 파일은 Civil 3D로 가져올 InfraWorks 객체 유형을 지정하고 객체에 대한 설정도 지정합니다. 여러 파일을 설정하여 다른 시나리오를 다룰 수 있습니다.

미리 정의된 객체 설정 파일은 다음 폴더에 제공됩니다.

다음의 미리 정의된 객체 설정 파일이 제공됩니다.

Civil 3D로 가져올 수 있는 InfraWorks 데이터

다음 테이블에서는 Civil 3D로 가져올 수 있는 InfraWorks 모델 객체 유형과 해당 객체가 변환되는 Civil 3D 도면 객체 유형을 나열합니다.

InfraWorks 모형 객체 Civil 3D 도면 객체 데이터 교환 참고
지형 지표면 TIN 지표면
  • 지형 지표면을 Civil 3D에 AIW_Existing_Ground, AIW_Existing_Transportation 및 AIW_Proposed_Ground로 가져옵니다.
계획 유틸리티 관망(유틸리티 유형 = 정의되지 않음)
  • InfraWorks에서 계획 유틸리티는 (유입구 또는 맨홀 대신) 일반 파이프라인 커넥터가 있는 파이프라인으로, 정의되지 않은 유틸리티 유형을 가집니다.
  • 유틸리티 유형이라는 특성이 Civil 3D에서 관망에 추가되었고 이 특성은 InfraWorks에서 Civil 3D로 가져온 계획 유틸리티에 대해 정의되지 않음으로 설정됩니다.
  • 모든 파이프는 선택한 요소 카탈로그의 첫 번째 요소를 사용하여 작성됩니다.
  • 모든 구조물은 Null 구조물로 작성됩니다.
계획 도로 선형
  • 계획 도로는 InfraWorks의 도로 추가 도구를 사용하여 작성된 도로이거나, 기존 조건을 반영하는 데이터를 모형으로 가져올 때 작성된 도로입니다.
설계 도로
주: Autodesk InfraWorks 2019에서 작성한 도로는 계획 도로 또는 구성요소 도로입니다. 자세한 내용은 계획 도로 및 구성요소 도로 정보를 참조하십시오.
선형, 종단 계획선, 종단 지반선(선택사항)
구성요소 도로 선형, 종단 계획선, 종단 지반선(선택사항), 표준횡단, 코리더

InfraWorks 구성요소 표준횡단은 InfraWorks 모델을 Civil 3D에서 열 때 다음 횡단구성요소에 매핑됩니다.

InfraWorks 구성요소 도로 구성요소 Civil 3D 횡단구성요소
완만한 연석 기본 연석
Curb 기본 연석
CurbAndGutter 기본 연석 및 측수로
고정 경사 사면 사면 최대 폭
고정 폭 사면 간격띄우기로 사면 전개
저지 장벽 기본 장벽
차선 기본 차선
Shoulder 기본 길어깨
인도 기본 인도
경사진 중앙분리대 장벽이 있는 중앙분리대
교차로 연석 굴곡부 선형을 포함한 교차로
  • InfraWorks 교차로는 다음 상황에서 교차로 대신, Civil 3D에서 정적 연석 굴곡부 선형으로 변환됩니다.
    • 교차로에 다리가 4개 이상 포함된 경우
    • 교차로가 테이퍼 연석 굴곡부와 함께 간단한 원곡선을 사용할 경우
    • T 자형 교차로의 중심선이 실제로 교차하지 않는 경우
    • 교차로에 있는 도로의 동일한 측면에 있는 간격띄우기가 같지 않는 경우(예: 다음 그림에서 간격띄우기 1이 간격띄우기 2보다 넓은 경우)

배수 관망 관망(유틸리티 유형 = 배수)
  • InfraWorks에서 배수 관망은 일반 파이프라인 커넥터 대신 유입구와 맨홀이 있는 파이프라인으로, 배수 유틸리티 유형을 가집니다.
  • 유틸리티 유형이라는 특성이 Civil 3D에서 관망에 추가되었고 이 특성은 InfraWorks에서 Civil 3D로 가져온 배수 관망에 대해 배수로 설정됩니다.
  • 맨홀에는 커버 특성이 지정되고 유입구에는 Civil 3D 구조물 특성에 있는 유입망 특성이 지정됩니다.
  • InfraWorks 유입구 및 맨홀을 Civil 3D로 가져올 때 사용할 수 있도록 요소 카탈로그(일반 배수 카탈로그 - 영국식 또는 일반 배수 카탈로그 - 미터법)가 Civil 3D에 포함되었습니다. 유입구 및 맨홀 구조물은 이 영국식 또는 미터법 카탈로그에서 등가 요소를 사용합니다.
  • 파이프는 지정한 파이프 카탈로그에서 가장 근접하게 일치하는 파이프 모양, 재료 및 크기를 사용합니다.
  • Civil 3D에서 InfraWorks 모델을 열 때 가져오기로 명명된 관망 요소 리스트가 작성됩니다. 이 요소 리스트는 필요한 요소만 포함합니다.
적용범위(지형 모형 수정) 3D 폴리선
  • InfraWorks 지형을 수정하는 적용범위만 포함됩니다.
물 영역 3D 폴리선
교량 3D 솔리드

브리지에 대한 데이터 교환 프로세스 개요는 InfraWorks 도움말에서 교량 설계: Civil 3D에서 교량 열기(비디오)를 참조하십시오.

원형 교차로 원형 교차로
  • 원형 교차로를 Autodesk Vehicle Tracking 원형 교차로 피쳐와 통합하여 AutoCAD Civil 3D 2017에 도입된 새로운 유형의 원형 교차로 객체로 Civil 3D에 가져옵니다.
  • Civil 3D에서 가져오거나 작성하는 원형 교차로는 다시 InfraWorks로 가져올 수 없습니다.
주: 원형 교차로를 가져올 때 원형 교차로의 암을 구성하는 도로도 가져와야 합니다.
주: InfraWorks 데이터에서 Civil 3D에 작성된 선형은 부지에 지정되지 않습니다.

InfraWorks로 가져올 수 있는 Civil 3D 데이터

다음 테이블에서는 InfraWorks로 가져올 수 있는 Civil 3D 도면 객체 유형과 해당 객체가 변환되는 모델 객체 유형을 나열합니다.

Civil 3D 도면 객체 InfraWorks 모형 객체 데이터 교환 참고
TIN 지표면 지형 지표면
  • 각 지표면은 InfraWorks의 데이터 원본 패널에 나열됩니다. InfraWorks로 가져오는 지표면이 다른 지표면을 가릴 경우 지표면 도면층 대화상자(데이터 원본 패널에서 액세스할 수 있음)를 사용하여 지형 지표면 도면층의 순서를 조정할 수 있습니다.
선형 및 종단 구성요소 도로(수평 및 수직 지오메트리)
  • 중심선 유형 선형만 InfraWorks에 구성요소 도로로 가져올 수 있습니다.
  • 각 구성요소 도로에 대한 단일 종단이 InfraWorks에서 사용됩니다. Civil 3D 도면에 작성된 첫 번째 종단 계획선이 사용됩니다. InfraWorks에서 종단 뷰 도구를 사용하여 종단 지오메트리를 검토할 수 있습니다.
  • InfraWorks를 사용하여 Civil 3D 객체에서 작성된 구성요소 도로는 읽기 전용일 수 있습니다.
  • 일부 종단 도면요소 유형은 InfraWorks에 가져오지 않습니다.
코리더 및 코리더 지표면 구성요소 도로, 범위 및 지형 지표면
  • InfraWorks의 데이터 원본 구성 대화상자에서 사용할 구성요소 도로 표준횡단 스타일을 지정할 수 있습니다.
  • InfraWorks에서 적절하게 코리더를 시각화하려면 InfraWorks로 가져올 하나 이상의 코리더 지표면을 Civil 3D에서 작성하는 것이 좋습니다(예: 코리더 상단을 나타내는 지표면). 코리더 지표면은 InfraWorks에서 지반을 모델링하는 것입니다.
  • Civil 3D 링크 스타일은 코리더 재료를 표시하는 InfraWorks에 범위를 작성하는 데 사용됩니다. 적용범위를 사용하여 포장과 같은 다른 코리더 구성요소의 스타일을 지정할 수 있습니다. InfraWorks에서 일련의 스타일 규칙을 가져와서 기본 Autodesk Civil 3D 링크 스타일에 사용할 수 있습니다. 사용자 링크 스타일을 사용할 경우 스타일 규칙을 작성해야 할 수도 있습니다.
관망 유입구 및 맨홀을 포함한 파이프라인 또는 파이프라인 커넥터
  • Civil 3D 도면의 구조물에 배수 유틸리티 유형이 지정되어 있고 이 구조물이 일반 배수 카탈로그 - 영국식 또는 일반 배수 카탈로그 - 미터법 요소 카탈로그의 요소를 사용하면 구조물을 다시 InfraWorks로 가져올 때 요소 카탈로그의 요소가 지정됩니다.
    • 요소 집합과 크기 ID가 InfraWorks 요소 카탈로그 내 요소와 일치하면 동일한 요소가 사용됩니다.
    • 요소 집합과 크기 ID가 InfraWorks 요소 카탈로그 내 요소와 일치하지 않으면 기본 요소가 사용됩니다(첫 번째 맨홀 요소가 검색됨).
    중요사항: 파이프라인 커넥터/구조물에 대해 InfraWorks와 Civil 3D 모두에서 일반 배수 카탈로그 - 영국식 또는 일반 배수 카탈로그 - 미터법 카탈로그의 요소를 사용하고 관망에 배수 유틸리티 유형이 있을 경우 동일한 요소가 두 응용프로그램 모두에서 사용됩니다.
  • Civil 3D 도면의 구조물에 배수 유틸리티 유형이 지정되어 있지 않으면 요소가 일반 파이프라인 커넥터로 작성됩니다.
