세 개의 통과점을 지정하여 고정 종곡선을 추가합니다.

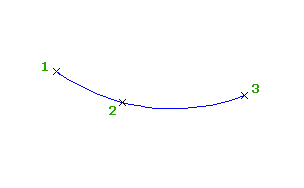

다음 그림은 시작점 (1)에서 지정된 점 (2 및 3)을 통과하는 고정 원곡선을 보여 줍니다.
통과점 두 개와 K 값 또는 최소 반지름을 지정합니다.

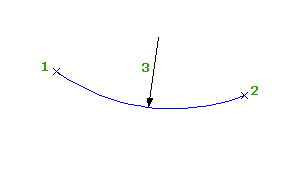

다음 그림은 시작점 (1), 끝점 (2) 및 최소 반지름 (3)으로 정의된 고정 원곡선을 보여 줍니다.
부착 도면요소와 통과점을 지정하여 고정 종곡선을 추가합니다.

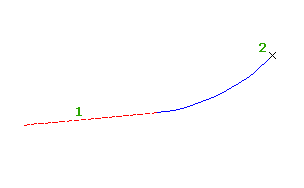

다음 그림은 부착된 도면요소 (1)에서 통과점 (2)로 이어지는 고정 원곡선을 보여 줍니다.
도면요소의 가장 가까운 끝점이 원곡선의 시작점이 되고 시작점의 기울기가 원곡선의 시작 기울기가 됩니다.
두 개의 통과점과 시작점에서의 기울기를 지정하여 고정 종곡선을 추가합니다.

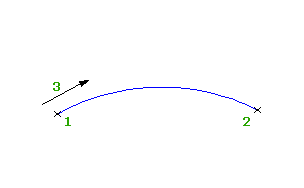

다음 그림은 시작점 (1)에서 끝점 (2)로 이어지고 시작점 (3)에서 기우는 고정 원곡선을 보여 줍니다.
두 개의 통과점과 끝점에서의 기울기를 지정하여 고정 종곡선을 추가합니다.

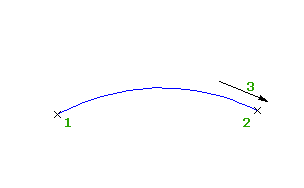

다음 그림은 시작점 (1)에서 끝점 (2)로 이어지는 끝점 (3)에서 기우는 고정 원곡선을 보여 줍니다.
고점 또는 저점, 곡선이 볼록형 종곡선인지 오목형 종곡선인지 여부, K 값 또는 최소 반지름 및 곡선 길이를 지정하여 고정 포물선형 종곡선을 추가합니다.
고점 또는 저점, 곡선이 볼록형 종곡선인지 오목형 종곡선인지 여부, 최소 반지름 및 곡선 길이를 지정하여 고정 원형 종곡선을 추가합니다.
최적 맞춤에 의해 고정 종곡선(세 점) 도면요소를 종단에 추가합니다. 일련의 Autodesk Civil 3D 점, 기존 도면요소를 사용하여 최적 맞춤 도면요소를 정의하거나 화면을 클릭합니다.

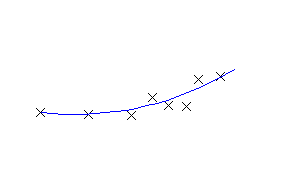

다음 그림은 최적 맞춤으로 작성한 고정 종곡선을 보여 줍니다. X는 도면요소를 작성하는 데 사용된 데이터 점을 나타냅니다.
회귀 데이터 뷰의 행을 강조 표시하면 도면 윈도우의 해당 회귀점이 빨간색으로 강조 표시됩니다.
