통과점과 매개변수를 지정하여 부동 종곡선을 추가합니다.

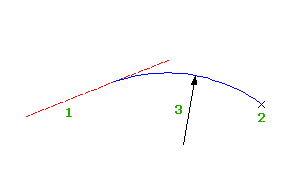

다음 그림은 기존 도면요소 (1)에서 통과점 (2)로 이어지고 최소 반지름이 (3)인 작성된 자유 곡선을 보여 줍니다. 이 원곡선 유형은 지정된 K 값을 사용하여 그릴 수도 있습니다.
통과점과 기울기를 지정하여 부동 종곡선을 추가합니다.

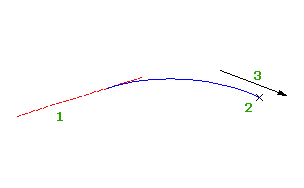

다음 그림은 기존 도면요소에서 통과점 (2)로 이어지고 기울기 (3)을 사용하여 작성한 자유 곡선을 보여 줍니다.
최적 맞춤에 의해 부동 종곡선(세 점) 도면요소를 종단에 추가합니다. 일련의 Autodesk Civil 3D 점, 기존 도면요소 또는 화면 클릭을 사용하여 최적 맞춤 도면요소를 정의할 수 있습니다.

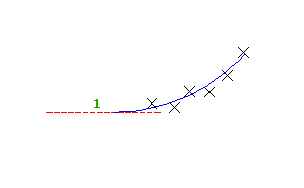

다음 그림은 도면요소 1에서 최적 맞춤으로 작성한 자유 종곡선을 보여 줍니다. X는 도면요소를 작성하는 데 사용된 데이터 점을 나타냅니다.
종단 도면요소의 전반부를 선택하면 최적 맞춤 도면요소가 종단 도면요소 앞에 배치됩니다. 종단 도면요소의 후반부를 선택하면 최적 맞춤 도면요소가 종단 도면요소 뒤에 배치됩니다.
회귀 데이터 뷰의 행을 강조 표시하면 도면 윈도우의 해당 회귀점이 빨간색으로 강조 표시됩니다.
