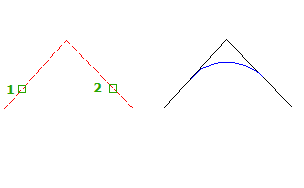

두 선에 원곡선을 작성하려면

선택된 선이 결과 곡면 점(PC)과 접선 점(PT)에서 잘리지 않습니다.

곡선 계산기를 사용하여 원곡선을 정의하는 데 필요한 값을 결정합니다.

1. 홈 탭그리기 패널원곡선 드롭다운두 선의 원곡선 작성 찾기을 클릭합니다.
2. 첫 번째 접선을 선택합니다.
3. 두 번째 접선을 선택합니다.

   다음 프롬프트가 표시됩니다.

   Select entry [Tangent/External/Degree/Chord/Length/Mid-ordinate/miN-dist/Radius] <Radius>:


4. 다음 옵션 중 하나를 입력하여 원곡선을 정의합니다.
   • Length 또는 L을 입력한 다음 길이를 입력하거나 도면에서 거리를 선택합니다.
   • Tangent 또는 T를 입력한 다음 접선 길이를 입력하거나 도면에서 거리를 선택합니다.
   • External 또는 E를 입력한 다음 시컨트 길이를 입력하거나 도면에서 거리를 선택합니다.
   • Degree 또는 D를 입력하여 곡도로 원곡선을 정의합니다.

     다음 프롬프트가 표시됩니다.

     Enter degree of curve (Arc), or [Chord]:


     호 또는 현 옵션을 사용하여 곡도를 DD.MMSS 형식으로 입력합니다.

     원곡선이 철도 원곡선이면 현 옵션을 사용합니다. 철도 원곡선의 경우 곡도는 100단위 현에 대응되는 원형 원곡선의 중심각입니다.

     원곡선이 도로 원곡선이면 호 옵션을 사용합니다. 도로 원곡선의 경우 곡도는 100단위 원형 호에 대응되는 중심각입니다.

   • Chord 또는 C를 입력한 다음 현 길이를 입력하거나 도면에서 거리를 선택합니다.
   • Mid-ordinate 또는 M을 입력한 다음 거리를 입력하거나 도면에서 거리를 선택합니다.
   • miN-dist 또는 N을 입력한 다음 기존 원곡선의 끝을 선택합니다. 그런 다음 새 원곡선의 끝과 기존 원곡선에서 선택된 점 사이의 최소 거리를 입력합니다.
     주: 명령은 이 프롬프트에 대해 객체 스냅을 끝으로 설정합니다. 선택하는 점이 기존 원곡선상에 있을 필요는 없으며 인접한 접선에 있는 모든 점을 선택할 수 있습니다.
   • Radius 또는 R를 입력한 다음 반지름을 입력하거나 도면에서 거리를 선택합니다.
