단면 검토선을 편집하려면

단면 검토선 편집 대화상자의 편집 기능을 사용하여 이름, 길이, 점 위치 및 측점 값 매개변수를 변경합니다.

도면에서 신축점 및 기준점을 지정하거나 단면 검토선을 복사하려면 단면 검토선 그립을 사용합니다. 이 그립을 사용하여 주사 폭이나 측점을 변경할 수 있습니다.

매개 변수를 사용하여 단면 검토선 위치와 길이를 편집하려면

도면에서 편집할 단면 검토선을 클릭합니다.
단면 검토선 탭수정 패널단면 검토선 편집 찾기을 클릭합니다.
단면 검토선 편집 대화상자와 단면 검토선 도구 도구막대가 모두 표시됩니다.
단면 검토선 편집 대화상자에서 이전 정점과 다음 정점을 클릭하여 단면 검토선의 각 정점에 대한 매개변수를 확인합니다.
편집할 점에서 다음 중 하나 이상을 수행합니다.
- 이름 필드에서 단면 검토선의 이름을 변경합니다.
- 단면 검토선 정점 Northing 및/또는 단면 검토선 정점 Easting 필드에 새 값을 입력합니다.
- 단면 검토선 세그먼트 길이 필드에서 주사 폭 길이를 원하는 거리(지반 단위)로 변경하거나 을 클릭하여 도면에서 새 세그먼트 길이를 선택합니다.
- 단면 검토선 측점 값 필드에서 단면 검토선 측점 값을 변경하거나 을 클릭하여 도면에서 새 측점 값을 선택합니다.
단면 검토선 편집 대화상자와 단면 검토선 도구 도구막대를 닫습니다.
단면 검토선이 새 매개 변수로 다시 그려집니다.

도면에서 편집할 단면 검토선을 클릭합니다.
단면 검토선은 각 점에 있는 그립 편집 위치를 표시합니다.
다이아몬드형 중심 그립을 사용하여 단면 검토선을 선형을 따라 새 위치로 이동합니다.
단면 검토선은 상대적 지오메트리를 유지하면서 새 위치로 기울어집니다. 단면 검토선을 이동하면 기존의 도면요소(예: 완화곡선, 원곡선 또는 다른 접선)로 방향이 다시 지정됩니다. 단면 검토선은 항상 선형에 수직입니다.
사각형 모양의 끝 그립을 사용하여 세그먼트를 신축하거나(늘리거나 줄임) 이동하거나 회전할 수 있습니다.
단면 검토선이 다시 그려집니다.
세그먼트 끝에 있는 삼각형 모양의 그립을 사용하면 상대적 방향을 유지하면서 각 세그먼트를 신축(늘리거나 줄임)할 수 있습니다.
단면 검토선이 다시 그려집니다.
Esc 키를 누르거나 종료를 입력하여 절차를 완료합니다.
단면 검토선 세그먼트가 이동되거나 편집됩니다.

도면에서 단면 검토선을 클릭합니다.
단면 검토선은 각 점에 있는 그립 편집 위치를 표시합니다.
정사각형 모양의 끝 그립을 사용하여 세그먼트를 수직 방향에서 상위 선형까지 회전시킵니다.
회전된 단면 검토선을 클릭합니다.
마우스 오른쪽 버튼을 클릭하고 직교 작성을 클릭합니다.

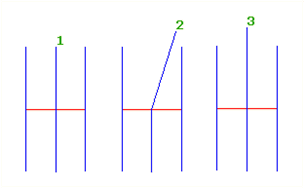

회전된 단면 검토선 (1-2)는 상위 선형에 대해 수직 방향 (3)으로 다시 회전하지만 신축 또는 축약된 길이는 유지됩니다.

도면에서 단면 검토선을 선택합니다.
단면 검토선 탭수정 패널추가 소스 단면 검토 찾기를 클릭합니다.
횡단 소스 대화상자에서 다음 중 하나 이상을 수행합니다.
- 사용 가능한 소스 필드에서 소스를 선택하고 추가 >>를 클릭하여 소스를 단면 검토된 소스 필드에 추가합니다.
- 단면 검토된 소스 필드에서 소스를 선택하고 제거 <<를 클릭하여 소스를 사용 가능한 소스 필드에서 제거합니다.
횡단 소스 대화상자에서 확인을 클릭합니다.
